Schongreifer TSB

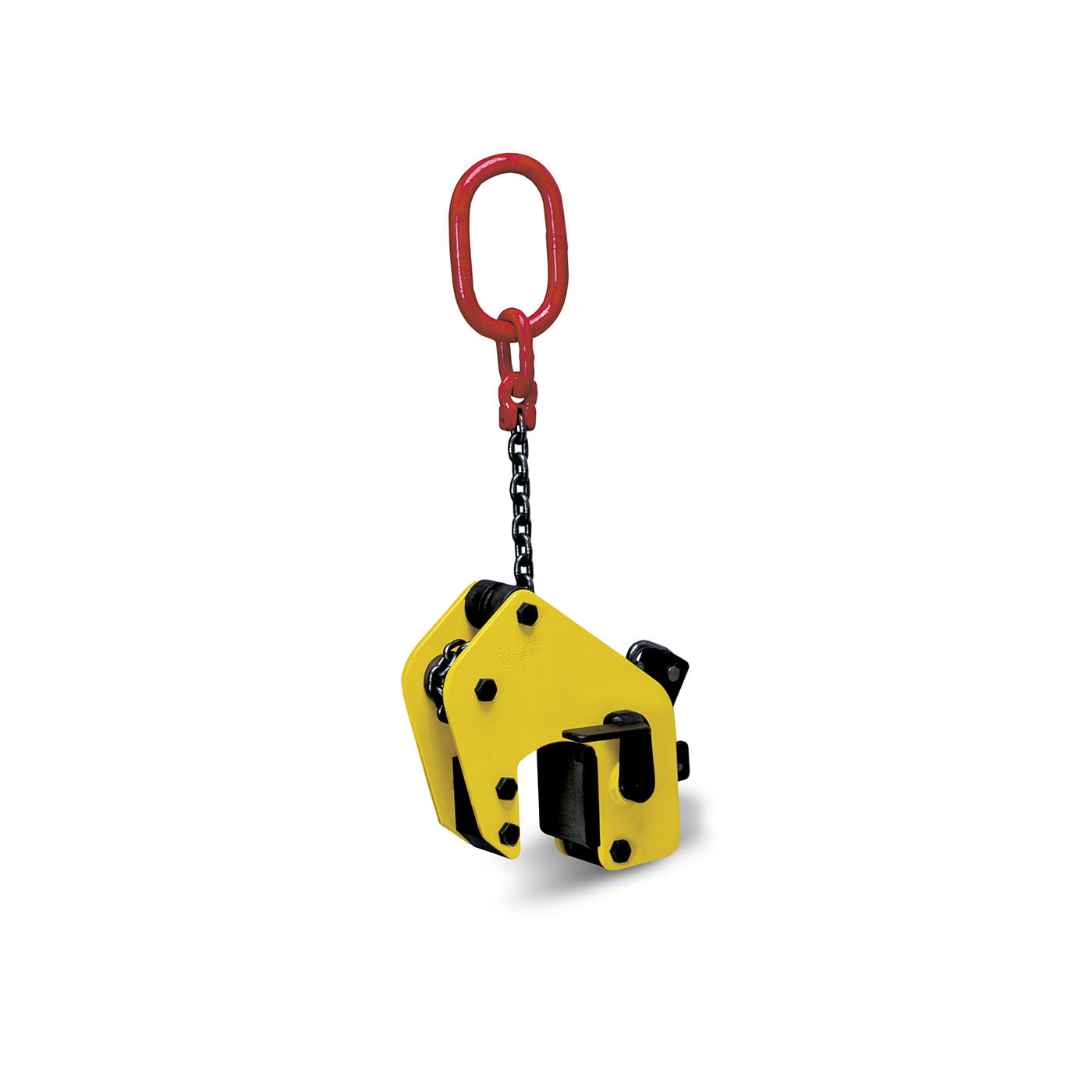

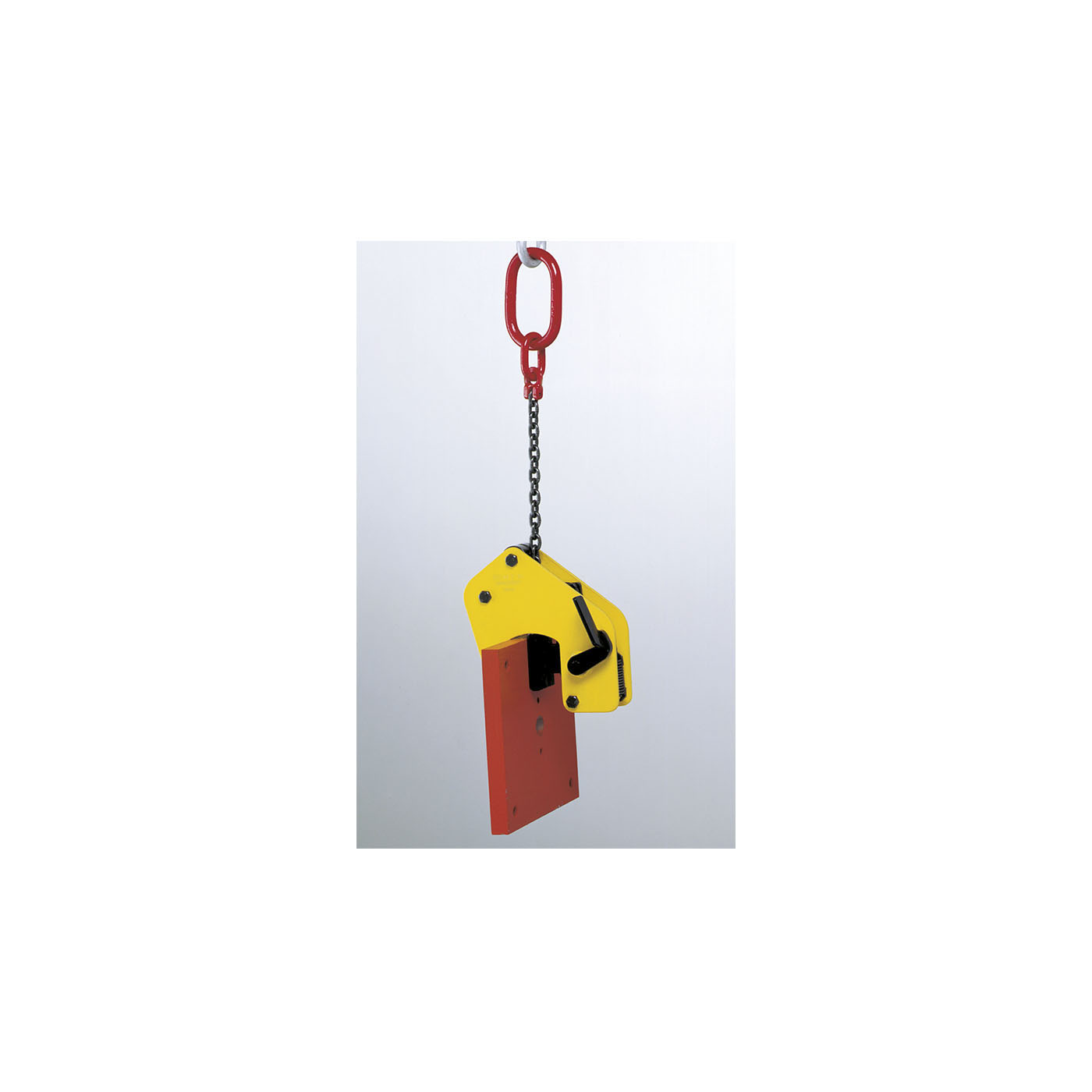

Der Schongreifer TSB hebt Platten und Bleche, deren Oberfläche nicht beschädigt werden darf. Anders als Klemmen mit Zahnsegment arbeitet er ohne Zähne, die Abdrücke im Material hinterlassen. Er wird über die Öse in den Kranhaken eingehängt und greift die Platte an der Kante. Hersteller ist Yale.

Es gibt 2 Varianten mit 750 kg und 1.250 kg Tragfähigkeit. Der Greifbereich beträgt 0 bis 65 mm Materialdicke, die Greiftiefe 100 mm. Die Bauhöhe liegt zwischen 500 und 700 mm, die Öse für den Kranhaken misst 125 x 75 mm. Wählen Sie die Variante nach dem Gewicht der Platte. Beim Heben mit zwei Greifern trägt jeder den anteiligen Lastanteil.

Schongreifer sind für Materialien gedacht, bei denen Zahnabdrücke unzulässig sind: Edelstahlbleche, Aluminium, beschichtete oder lackierte Bleche, Kunststoffplatten und Holzwerkstoffe. Die Platte muss eine Kante haben, die der Greifer mit 100 mm Greiftiefe fassen kann, und darf nicht dicker als 65 mm sein. Für schwere Stahlplatten mit unempfindlicher Oberfläche sind Hebeklemmen mit Zahnsegment die übliche Wahl.

Setzen Sie den Greifer mit voller Greiftiefe an der Plattenkante an und prüfen Sie, dass die Auflageflächen sauber und frei von Öl sind, weil die Haltekraft auf Reibung beruht. Heben Sie zunächst nur wenige Zentimeter an und kontrollieren Sie den Sitz. Die Tragfähigkeit darf nicht überschritten werden. Beschädigte oder verschmutzte Auflagen setzen die Haltekraft herab.

Prüfen Sie vor jedem Einsatz die Auflageflächen der Backen auf Verschleiß, Risse und Verschmutzung sowie Greifkörper und Öse auf Verformung und Risse. Der Schließmechanismus muss leichtgängig sein und sicher halten. Als Lastaufnahmemittel ist der Greifer regelmäßig durch eine befähigte Person zu prüfen. Die Kennzeichnung der Tragfähigkeit muss lesbar bleiben.
