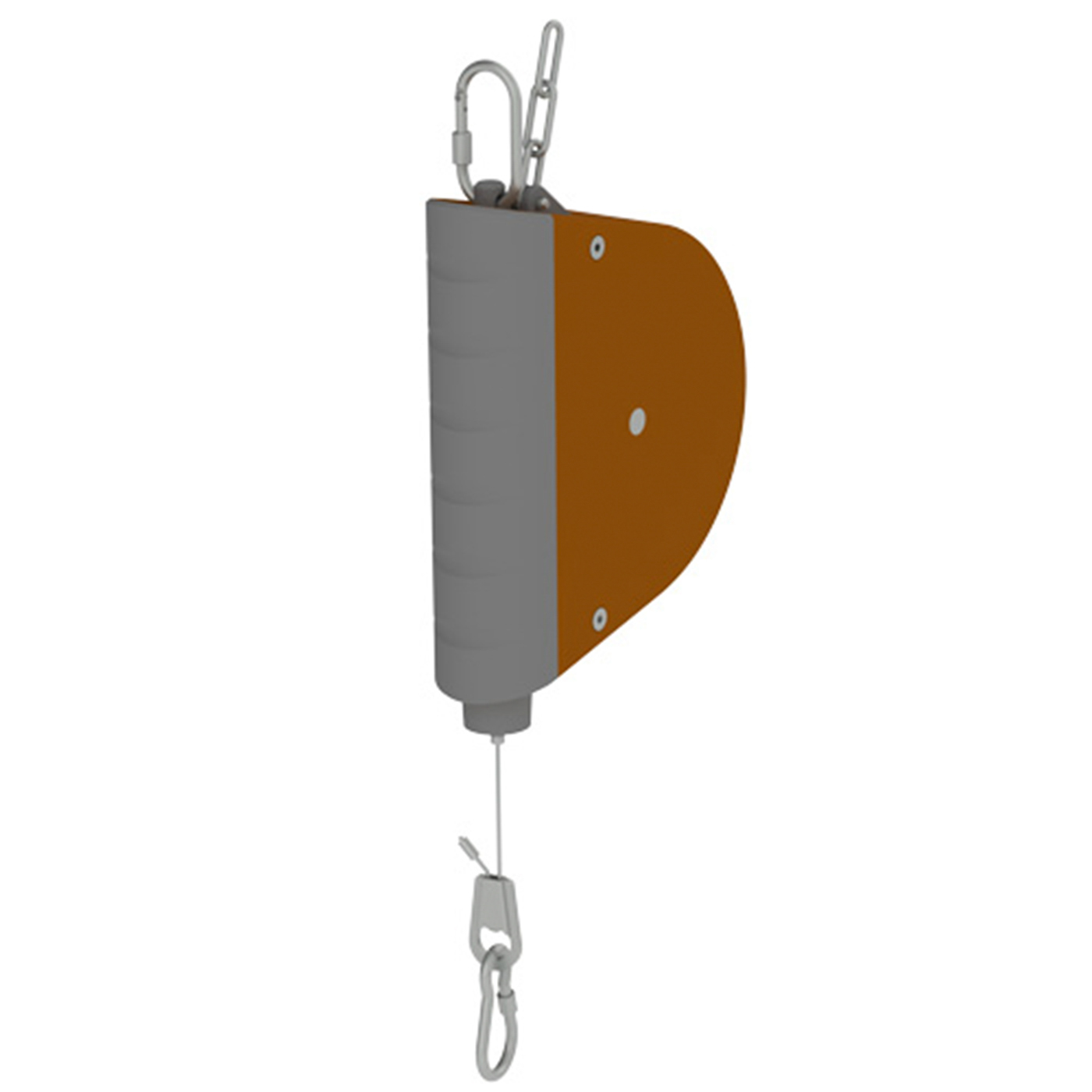

Federzug FZK mit Arretierung

Der Federzug FZK von Wampfler hält Werkzeuge oder Geräte an einem Stahlseil in Arbeitshöhe, so dass der Bediener ihr Gewicht nicht tragen muss. Eine hochfeste, vernietete Spezial-Triebfeder gleicht die Last aus. Die Arretierung erlaubt es, das Seil in einer gewünschten Position zu fixieren. Das Gehäuse und die Seiltrommel bestehen aus schlag- und abriebfestem Kunststoff, das Seil ist ein verzinktes Stahlseil mit Ø 2 mm.

Der Federzug ist in 6 Traglastbereichen erhältlich: 0,5 bis 2 kg, 1,5 bis 3 kg, 2 bis 5 kg, 4 bis 8 kg, 7 bis 10 kg und 10 bis 14 kg. Das Gewicht des Werkzeugs einschließlich Schlauch oder Kabel muss innerhalb des gewählten Bereichs liegen. Der Seilauszug beträgt je nach Ausführung 2.500 oder 3.000 mm. Die Aufhängung erfolgt über einen Karabiner.

Die Traglast lässt sich einfach einstellen; ab 3 kg Tragfähigkeit ist die Einstellung stufenlos. Stellen Sie die Federspannung so ein, dass das Werkzeug in jeder Höhe des Auszugs ruhig hängt, ohne nach oben zu ziehen oder abzusinken. Die elastische Seileinzugsbegrenzung dämpft den Anschlag, wenn das Seil vollständig eingezogen wird, und schont damit Seil und Gehäuse.

Zum Aufhängen des Federzugs dient ein drehbarer Schraubkarabinerhaken, der sich an einer Öse, einer Laufkatze oder einem Balancerarm einhängen lässt. Die Drehbarkeit verhindert, dass sich das Seil verdreht. Am Seilende sitzt ein Karabinerhaken zum Aufhängen der Last. Prüfen Sie beide Haken vor dem Einsatz auf Verschleiß und sichere Verriegelung. Der Aufhängepunkt muss für das Gesamtgewicht ausgelegt sein.

Kontrollieren Sie das Stahlseil regelmäßig auf Drahtbrüche, Knicke, Korrosion und Verschleiß, besonders in der Nähe der Seilklemme. Ein beschädigtes Seil ist sofort zu ersetzen. Prüfen Sie Karabinerhaken, Gehäuse und Arretierung auf Funktion und Beschädigung. Öffnen Sie das Gehäuse nicht, da die Triebfeder unter Spannung steht. Der Federzug unterliegt der regelmäßigen Prüfung durch eine befähigte Person.
