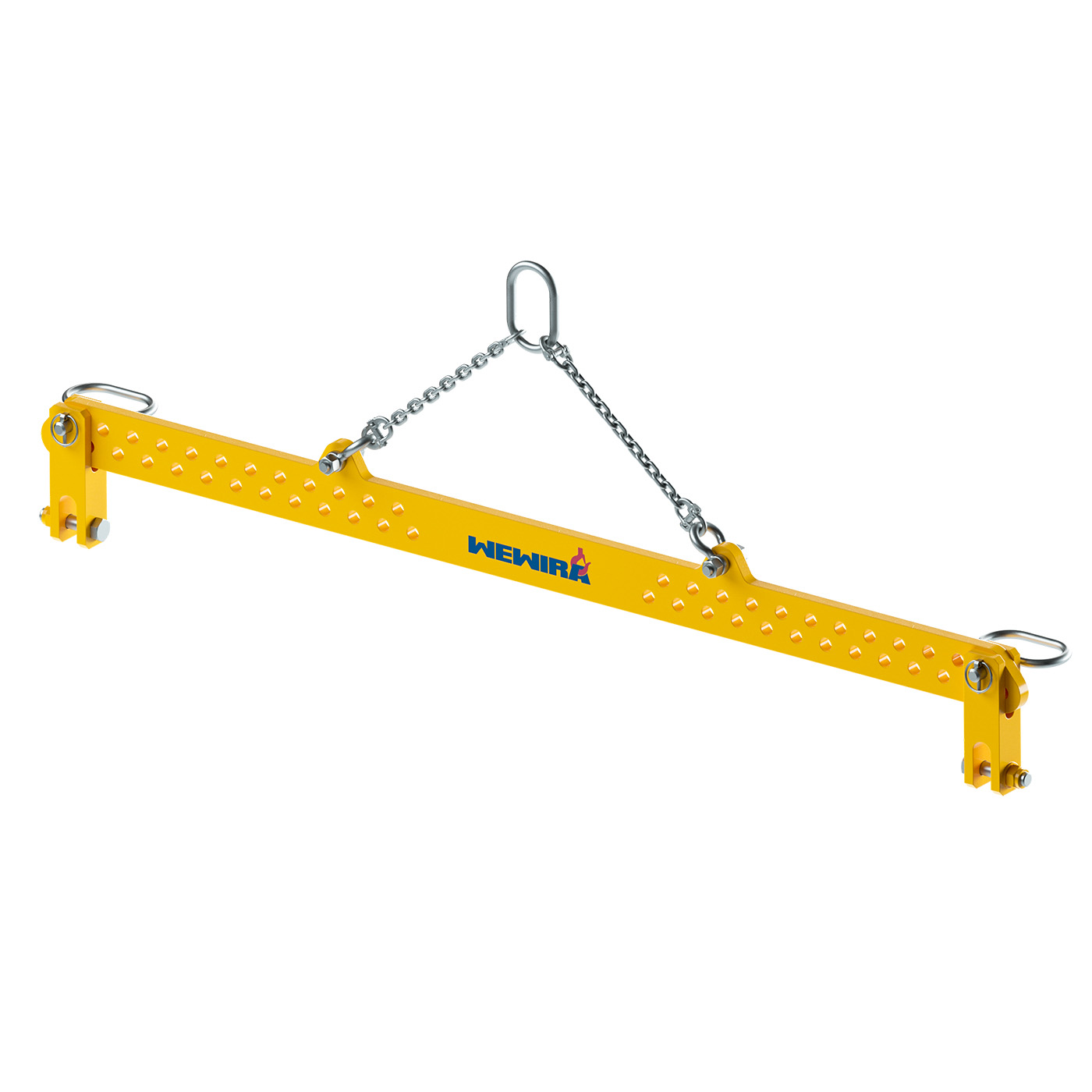

Magnet-Traverse für Permanent-Magneten WMT

Die Traverse WMT von WEWIRA nimmt zwei Permanent-Lasthebemagnete auf. Da ein einzelner Magnet nur für eine relativ geringe Materiallänge geeignet ist, lässt sich mit zwei Magneten an dieser Traverse die zulässige Materiallänge vergrößern. Lange Bleche, Profile oder Stangen hängen dann an zwei Punkten und biegen sich weniger durch.

Drei Varianten decken Tragfähigkeiten von 800, 1.000 und 1.500 kg ab. Die Nutzbreiten betragen 850, 1.000 und 1.600 mm, die Verstellbereiche der Magnetaufnahmen 150 bis 850 mm, 300 bis 1.000 mm und 400 bis 1.600 mm. Die Kranhakenöse misst 110 x 60 mm. Die Tragfähigkeit der Traverse muss zur Summe der Hebekräfte beider Magnete passen.

Die Magnetaufnahmen werden innerhalb des Verstellbereichs verschoben, bei der Ausführung mit 400 bis 1.600 mm laut Hersteller im Raster von 25 mm. Der Abstand wird so gewählt, dass die Magnete symmetrisch zum Schwerpunkt des Materials sitzen und die Überstände an beiden Enden gleich sind. Das Eigengewicht dieser Ausführung liegt bei etwa 30 kg.

Die Traverse ist für handbetätigte Permanent-Lasthebemagnete ausgelegt, wie sie WEWIRAdirekt in der Kategorie Magnete anbietet. Beide Magnete sollten die gleiche Größe haben, damit die Last gleichmäßig verteilt wird. Die Hebekraft eines Magneten hängt von Materialdicke, Oberfläche und Luftspalt ab, die Angaben des Magnetherstellers gelten auch beim Einsatz an der Traverse.

Vor jedem Einsatz sind Tragkörper, Aufhängeöse und Magnetaufnahmen per Sichtkontrolle auf Risse, Verformung und festen Sitz der Verstellung zu prüfen. Eine befähigte Person prüft die Traverse regelmäßig und dokumentiert das Ergebnis. Die Kennzeichnung mit Tragfähigkeit und Eigengewicht muss lesbar sein, das Eigengewicht ist bei der Kranauslastung mitzurechnen.
