Spreiz-Traverse

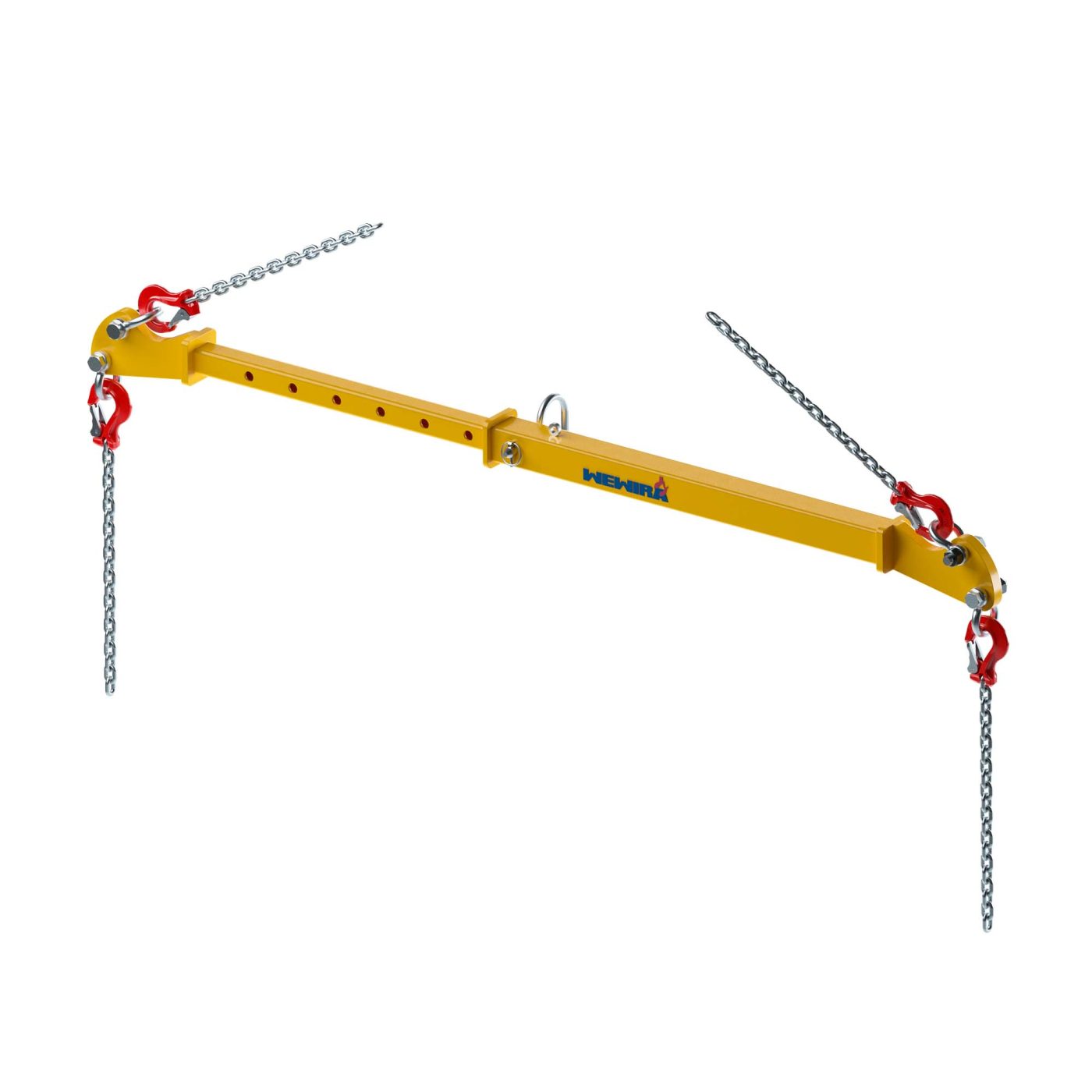

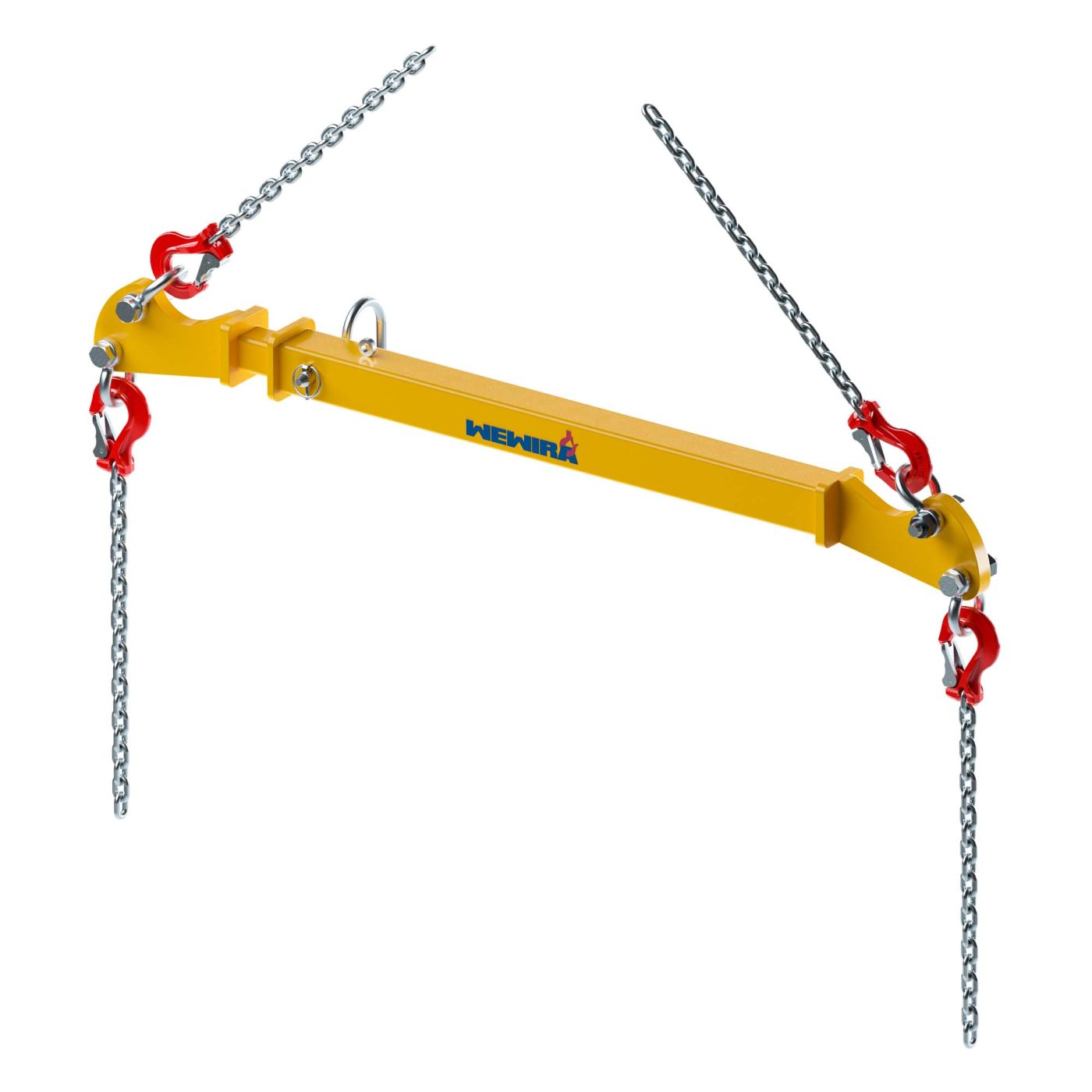

Die Spreiztraverse von WEWIRA hält die Stränge eines Kettengehänges beim Heben senkrecht. Die Last wird dadurch ohne Druckkräfte angehoben, wie sie bei schräg zusammenlaufenden Strängen entstehen; das ist wichtig bei langen, dünnwandigen oder empfindlichen Lasten, die sich unter Querdruck verformen würden. Die Traverse ist auf verschiedene Arbeitsbreiten einstellbar, wobei sich die Tragfähigkeit mit der Breite ändert. Erhältlich ist sie in zwei Größen mit einer Nutzbreite von 2.000 mm.

Zwei Varianten stehen zur Auswahl: eine mit 2.500 bis 3.250 kg und eine mit 4.000 bis 5.600 kg Tragfähigkeit. Die Spanne ergibt sich aus der Arbeitsbreite, die im Verstellbereich von 1.390 bis 2.000 mm eingestellt wird; bei größerer Breite ist die zulässige Last geringer. Wählen Sie die Variante so, dass die Last bei der benötigten Breite innerhalb der Tragfähigkeit liegt. Die maximale Nutzbreite beträgt bei beiden 2.000 mm.

Die Traverse wird mit Kettengehängen der Nenndicke 10 mm ergänzt: oben ein Gehänge zum Kranhaken, unten Stränge zu den Anschlagpunkten der Last. Passende Kettengehänge der Güteklasse 8 und 12 mit 10 mm Nenndicke finden Sie in der Kategorie Anschlagmittel. Die Tragfähigkeit der Gehänge muss zur Traverse passen, und die unteren Stränge sollten senkrecht hängen, damit der Vorteil der Spreiztraverse erhalten bleibt.

Laufen die Stränge eines Gehänges schräg zum Kranhaken, entsteht neben der Zugkraft eine horizontale Komponente, die die Anschlagpunkte zueinander drückt. Bei Behältern, Rahmen, Rohren oder langen Bauteilen kann das zu Verformung führen, und die Strangkraft steigt mit dem Winkel. Die Spreiztraverse nimmt diese Druckkräfte selbst auf, sodass die Last nur senkrecht belastet wird und die Stränge mit ihrer vollen Tragfähigkeit rechnen dürfen.

Prüfen Sie Traverse, Verstellmechanik, Aufhängung und Anschlagpunkte vor jedem Einsatz auf Verformung, Risse, Verschleiß und sichere Arretierung der eingestellten Breite. Mindestens jährlich ist eine Prüfung durch eine befähigte Person vorgeschrieben. Die Kennzeichnung mit Tragfähigkeit je Arbeitsbreite muss lesbar bleiben. Das Eigengewicht der Traverse und der Gehänge ist zur Kranlast hinzuzurechnen; niemand darf sich unter der schwebenden Last aufhalten.
