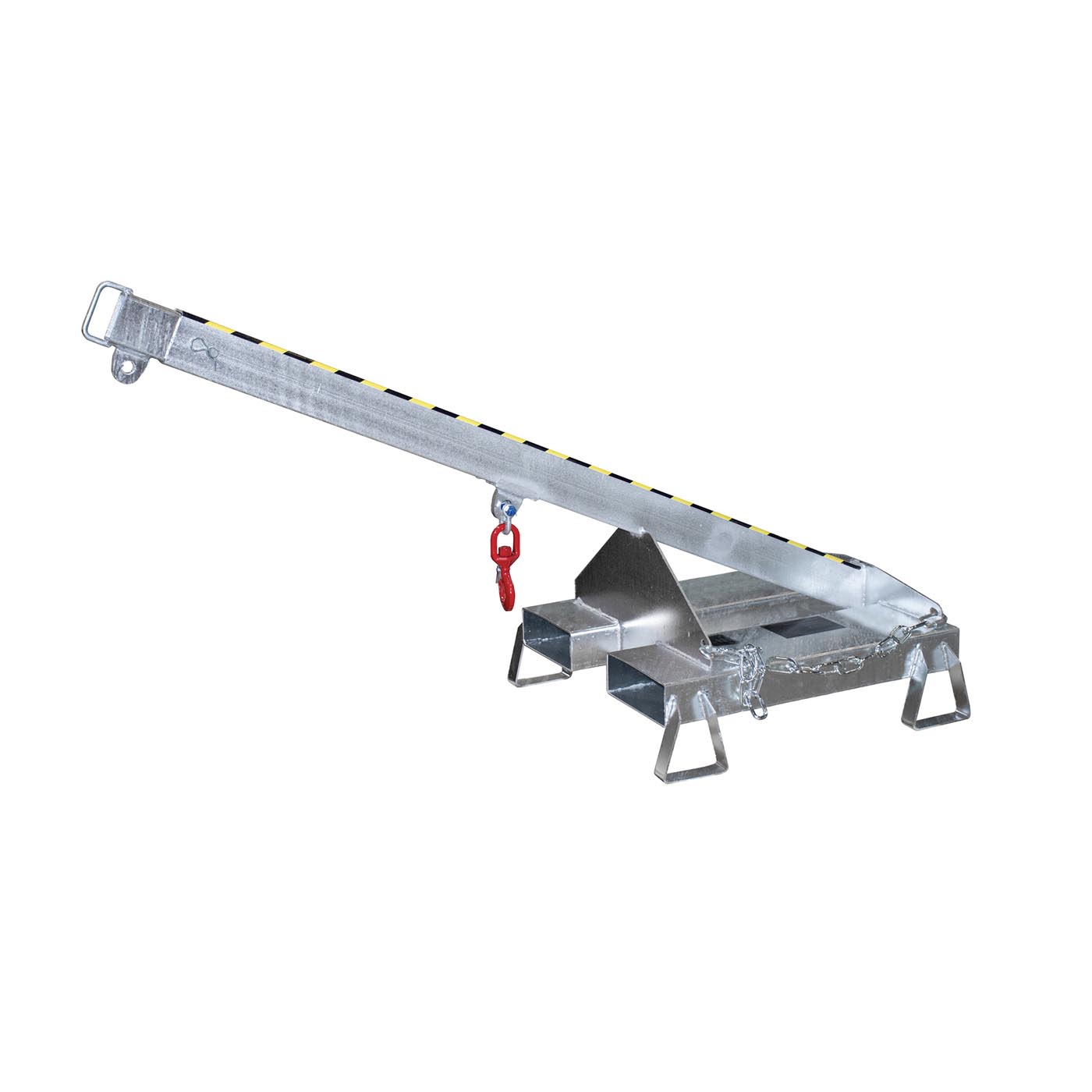

Lastarm in teleskopierbarer Ausführung mit Neigung 25° (verzinkt)

Der Lastarm von Bauer macht aus einem Gabelstapler ein Hebegerät mit Haken: Er wird mit seinen Einfahrtaschen auf die Gabelzinken geschoben, mit einer Kettensicherung gegen Abrutschen gesichert und trägt am Ende einen Wirbellasthaken. Damit lassen sich Lasten mit Anschlagmitteln heben, die sich nicht auf der Gabel transportieren lassen, etwa Maschinen, Behälter oder Bauteile mit Ösen. Der Arm ist teleskopierbar, um 25° geneigt und verzinkt.

Die Tragfähigkeit liegt zwischen 125 und 1.000 kg und hängt von der Ausladung ab: Bei eingefahrenem Arm mit 875 mm Nutzlänge ist die höchste Last zulässig, bei voll ausgefahrenem Arm mit 2.500 mm die geringste. Jede Teleskopposition wird mit einem Steckbolzen gesichert. Zusätzlich begrenzt die Resttragfähigkeit des Staplers die Last, weil sich der Lastschwerpunktabstand mit der Ausladung stark vergrößert; das Traglastdiagramm ist zu beachten.

Der Arm steigt um 25° gegenüber der Gabelebene an. Dadurch gewinnt der Haken Höhe, ohne dass der Hubmast weiter angehoben werden muss, und die Last kann über Hindernisse oder Behälterränder gehoben werden. Beim Absenken der Gabel bleibt der Haken über der Last. Die Neigung ist fest; die Reichweite wird über das Teleskop eingestellt. Bei geneigtem Arm ist zu beachten, dass die Last am Wirbellasthaken senkrecht hängt und frei pendeln kann.

Geliefert wird eine Stahlkonstruktion mit Einfahrtaschen für die Gabelzinken, die auch für Pratzenstapler geeignet ist, Stützfüße mit einer Unterfahrhöhe von 100 mm, eine Kettensicherung gegen unbeabsichtigtes Abrutschen und ein Wirbellasthaken. Der Wirbellasthaken ist drehbar gelagert, sodass sich das Anschlagmittel unter Last ausrichten kann, ohne die Kette oder das Hebeband zu verdrehen. Die Stützfüße erlauben das Abstellen des Arms und das Unterfahren mit der Gabel.

Prüfen Sie Teleskop, Steckbolzen, Einfahrtaschen, Kettensicherung und Wirbellasthaken einschließlich Hakensicherung vor jedem Einsatz auf Verformung, Risse, Verschleiß und Funktion. Mindestens jährlich ist eine Prüfung durch eine befähigte Person vorgeschrieben. Die Kettensicherung muss vor dem Anheben eingehängt sein. Lasten werden langsam und bodennah bewegt, weil hängende Lasten am Stapler pendeln; niemand darf sich unter der Last aufhalten. Der Einsatz ist in die Betriebsanweisung des Staplers aufzunehmen.
