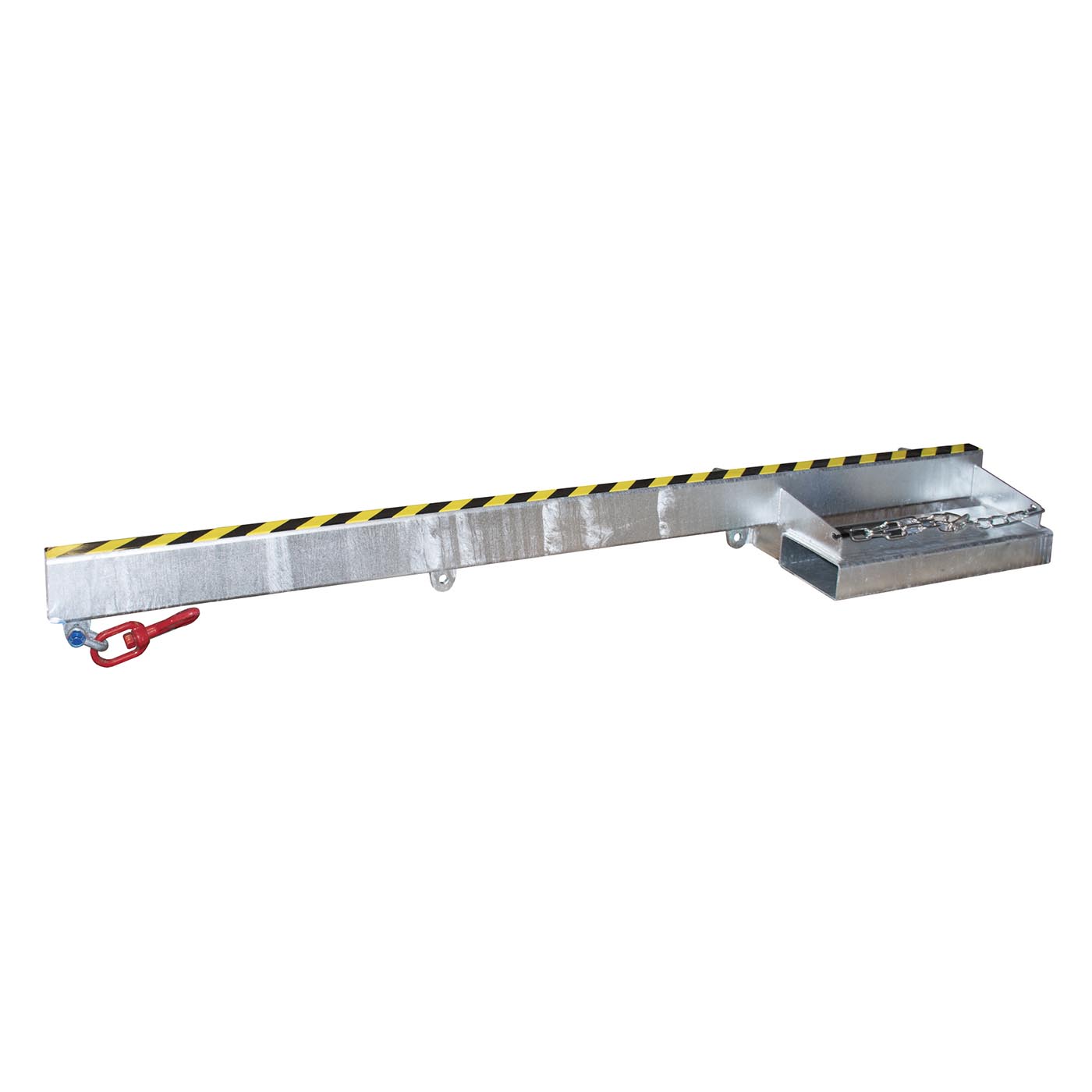

Lastarm starre Ausführung (verzinkt)

Der Lastarm von Bauer vergrößert die Reichweite des Gabelstaplers. Er wird mit den Einfahrtaschen auf die Gabelzinken geschoben und trägt an seinem Ende einen Wirbellasthaken, an dem Anschlagmittel eingehängt werden. So lassen sich Lasten mit dem Stapler heben, die nicht auf Paletten stehen oder über Hindernisse hinweg abgesetzt werden müssen. Der Lastarm ist auch für Pratzenstapler geeignet.

Der Lastarm ist in sechs Varianten erhältlich. Die Tragfähigkeit hängt von der Ausladung ab und reicht je nach Variante von 100 bis 1.000 kg, 200 bis 1.000 kg, 250 bis 2.500 kg, 500 bis 2.500 kg, 500 bis 5.000 kg und 1.000 bis 5.000 kg. Die Nutzlängen betragen 250 bis 2.500 mm, 780 bis 1.550 mm und 780 bis 2.350 mm. Je weiter die Last vom Stapler entfernt hängt, desto geringer die zulässige Last.

Der Lieferumfang umfasst die Stahlkonstruktion mit Einfahrtaschen für Gabelzinken, eine Kettensicherung gegen unbeabsichtigtes Abrutschen von den Zinken und einen Wirbellasthaken. Der Wirbellasthaken lässt sich drehen, sodass sich die Last ohne Verdrehen der Anschlagmittel ausrichten kann. Die Einfahrtaschen sind auch für Pratzenstapler geeignet.

Die Resttragfähigkeit des Staplers sinkt mit zunehmendem Lastschwerpunktabstand. Das Tragfähigkeitsdiagramm des Staplers und die Angaben des Lastarms müssen beide eingehalten werden. Die Kettensicherung ist vor jeder Fahrt am Gabelträger zu befestigen. Fahren Sie mit angehobener Last langsam und mit abgesenktem Lastarm, und heben Sie keine Personen mit dem Lastarm.

Stapler-Anbaugeräte sind Lastaufnahmemittel und müssen vor jedem Einsatz per Sichtkontrolle und regelmäßig durch eine befähigte Person geprüft werden. Zu prüfen sind Einfahrtaschen, Schweißnähte, Kettensicherung und der Wirbellasthaken mit seiner Sicherung auf Verformung, Risse, Verschleiß und Gängigkeit. Die Kennzeichnung mit Tragfähigkeit und Lastschwerpunkt muss lesbar sein.
