Stapler-Schuh, kurze Bauart mit Wirbelhaken

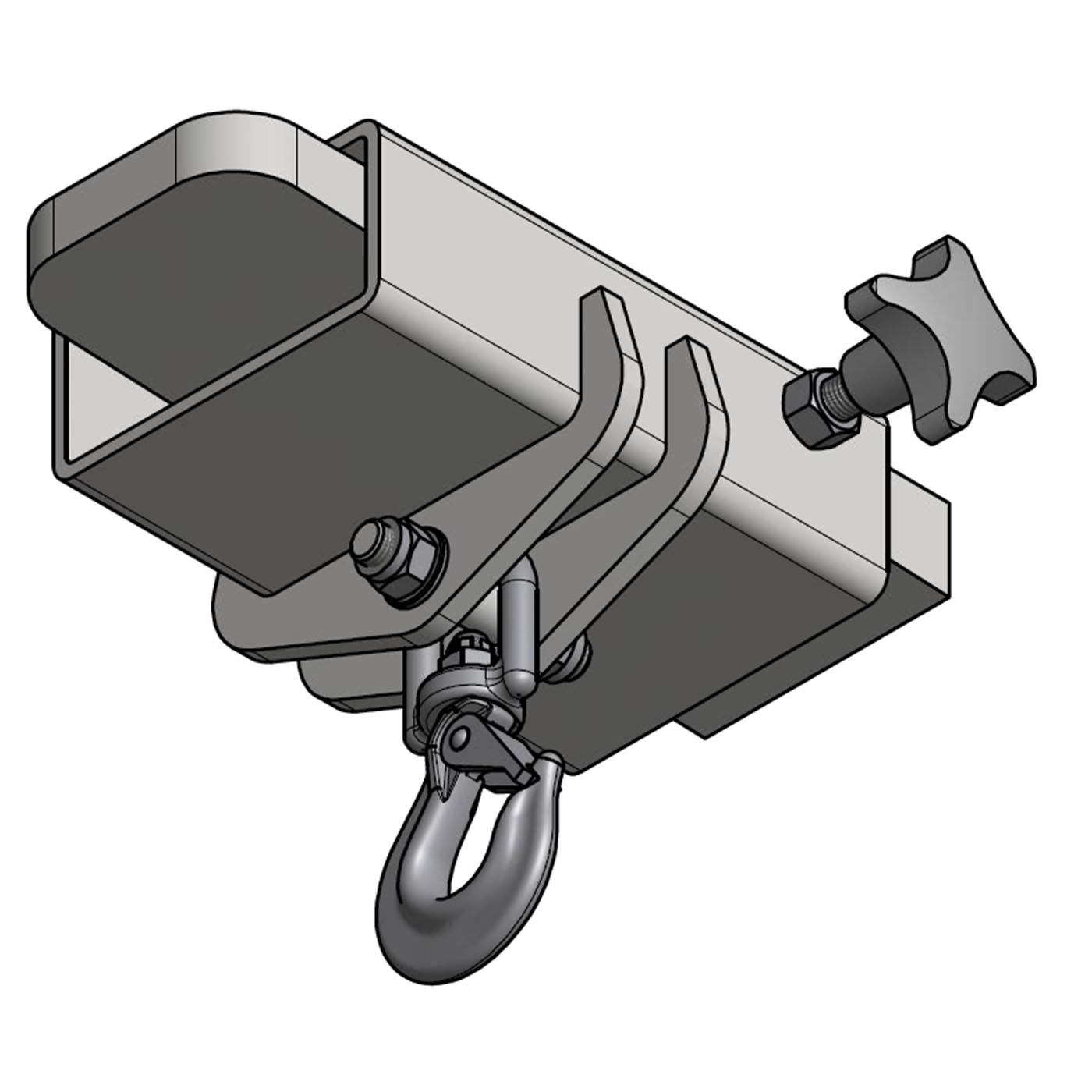

Der Stapler-Schuh von WEWIRA wird auf einen Gabelzinken geschoben und mit einem Klemmhebel arretiert; an seinem drehbaren Wirbelhaken lassen sich Lasten mit Anschlagmitteln am Stapler heben. Damit übernimmt der Stapler kurzzeitig Aufgaben eines Krans, etwa das Anheben von Maschinen, Behältern oder Bauteilen mit Ösen. Die kurze Bauart hält den Lastschwerpunkt nahe am Gabelträger. Erhältlich ist er in 1.000, 2.000 und 3.000 kg.

Wählen Sie die Tragfähigkeit nach der schwersten Last: 1.000, 2.000 oder 3.000 kg. Zusätzlich muss der Schuh auf den vorhandenen Gabelzinken passen und die Resttragfähigkeit des Staplers ausreichen; da die Last an einem einzelnen Zinken hängt, ist die einseitige Belastung des Gabelträgers zu beachten. Das Traglastdiagramm des Staplers und die Angaben des Staplerherstellers zu Anbaugeräten sind maßgeblich.

Ein Wirbelhaken ist ein Lasthaken, der drehbar gelagert ist, sodass sich das eingehängte Anschlagmittel unter Last um die senkrechte Achse ausrichten kann. Dadurch verdrehen sich Kette, Hebeband oder Rundschlinge nicht, wenn die Last beim Anheben dreht oder pendelt. Die Hakensicherung wird vor dem Anheben geschlossen. Der Wirbel dient dem Ausrichten, nicht dem gezielten Drehen schwerer Lasten unter Volllast.

Der Schuh wird bis zum Anschlag auf den Gabelzinken geschoben und mit dem Klemmhebel festgesetzt, sodass er sich beim Fahren und Heben nicht verschieben kann. Vor jedem Einsatz ist der feste Sitz zu kontrollieren. Die stabile Schweißkonstruktion ist für den regelmäßigen Wechsel zwischen Gabel- und Hakenbetrieb ausgelegt. Nach dem Einsatz wird der Schuh abgenommen, damit die Gabel wieder frei ist.

Prüfen Sie Schuh, Klemmhebel, Wirbellagerung und Haken einschließlich Hakensicherung vor jedem Einsatz auf Verformung, Risse, Verschleiß und Funktion. Mindestens jährlich ist eine Prüfung durch eine befähigte Person vorgeschrieben. Hängende Lasten am Stapler pendeln; sie werden langsam, bodennah und ohne ruckartige Bewegungen transportiert. Niemand darf sich unter der Last aufhalten. Der Einsatz von Anbaugeräten ist in die Betriebsanweisung des Staplers aufzunehmen.
