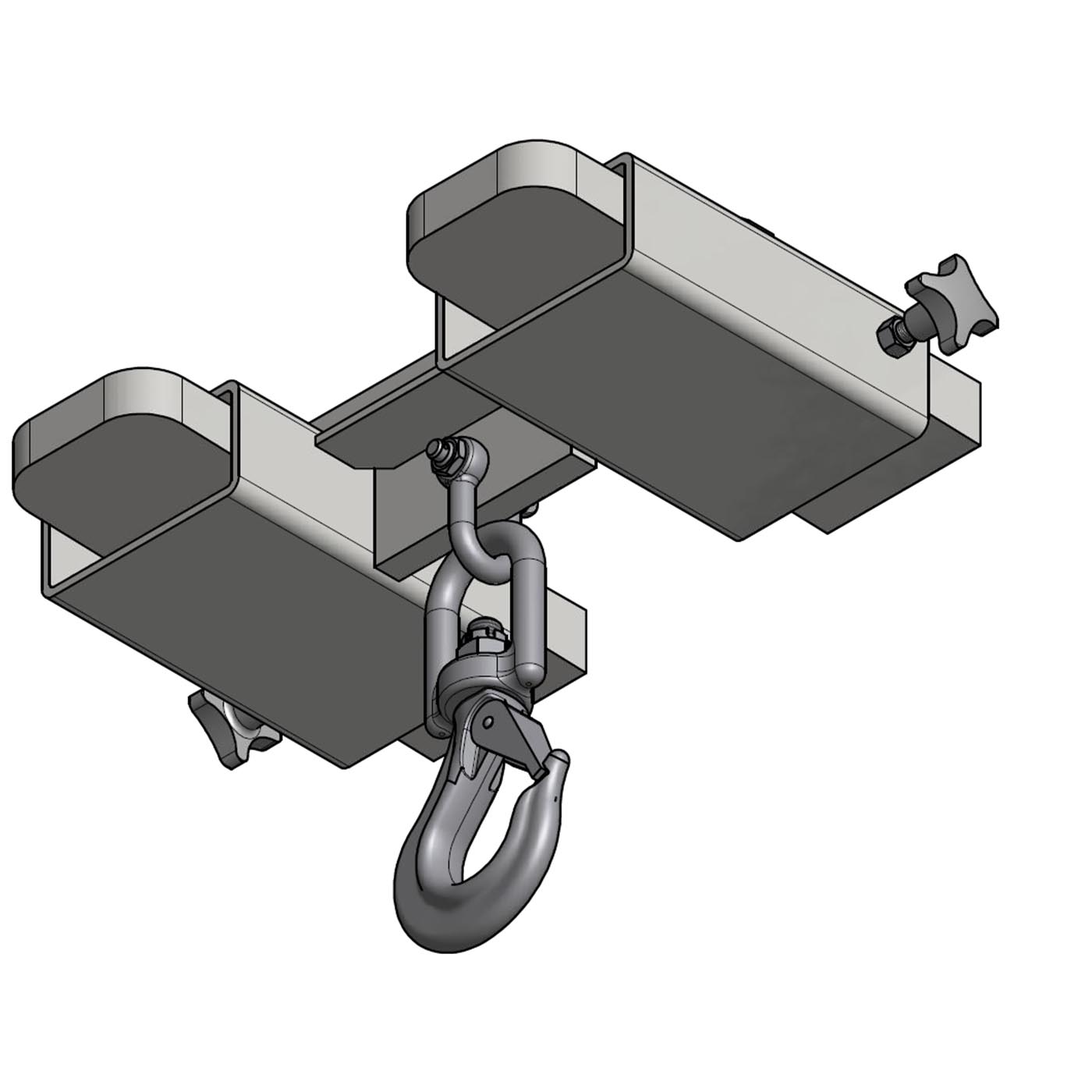

Stapler-Traverse mit Wirbelhaken

Die Stapler-Traverse macht aus dem Gabelstapler ein Hebezeug mit Haken. Sie wird auf beide Gabelzinken aufgeschoben und mit dem Klemmhebel arretiert. Am drehbaren Wirbelhaken werden Lasten mit Kette, Hebeband oder Rundschlinge angeschlagen, etwa Maschinenteile, Behälter oder Bauteile ohne Palettenboden. Die Traverse ist eine stabile Schweißkonstruktion. Hersteller ist WEWIRA.

Es gibt 3 Varianten mit 2.000 kg, 3.000 kg und 5.000 kg Tragfähigkeit. Wählen Sie die Variante nach der schwersten Last. Zusätzlich muss die Resttragfähigkeit des Staplers bei dem Lastschwerpunktabstand ausreichen, der sich aus der Position des Hakens ergibt. Die angegebene Tragfähigkeit gilt für die senkrechte Belastung des Wirbelhakens.

Die Traverse wird auf beide Gabelzinken aufgeschoben, bis sie am Gabelrücken anliegt, und mit dem Klemmhebel arretiert. Die Arretierung verhindert, dass die Traverse beim Neigen des Hubmasts oder beim Bremsen von den Zinken rutscht. Prüfen Sie vor jedem Einsatz, dass der Klemmhebel fest angezogen ist. Die Montage ist ohne Werkzeug möglich.

Schlagen Sie die Last im Hakengrund des Wirbelhakens an und heben Sie sie nur senkrecht, ohne schrägen Zug. Der Wirbelhaken erlaubt das Ausrichten der Last ohne Verdrehen des Anschlagmittels. Fahren Sie langsam mit abgesenkter Last, weil die frei hängende Last pendelt und die Standsicherheit des Staplers verringert. Personen dürfen sich nicht unter der Last aufhalten.

Als Anbaugerät ist die Traverse vor jedem Einsatz per Sichtkontrolle und regelmäßig durch eine befähigte Person zu prüfen. Achten Sie auf Verformung, Risse an Schweißnähten, Verschleiß in den Einfahrtaschen, die Funktion des Klemmhebels sowie Drehlager und Sicherung des Wirbelhakens. Die Kennzeichnung der Tragfähigkeit muss lesbar bleiben. Beschädigte Haken werden ersetzt.
