Teleskoplader höhenverstellbar und teleskopierbar

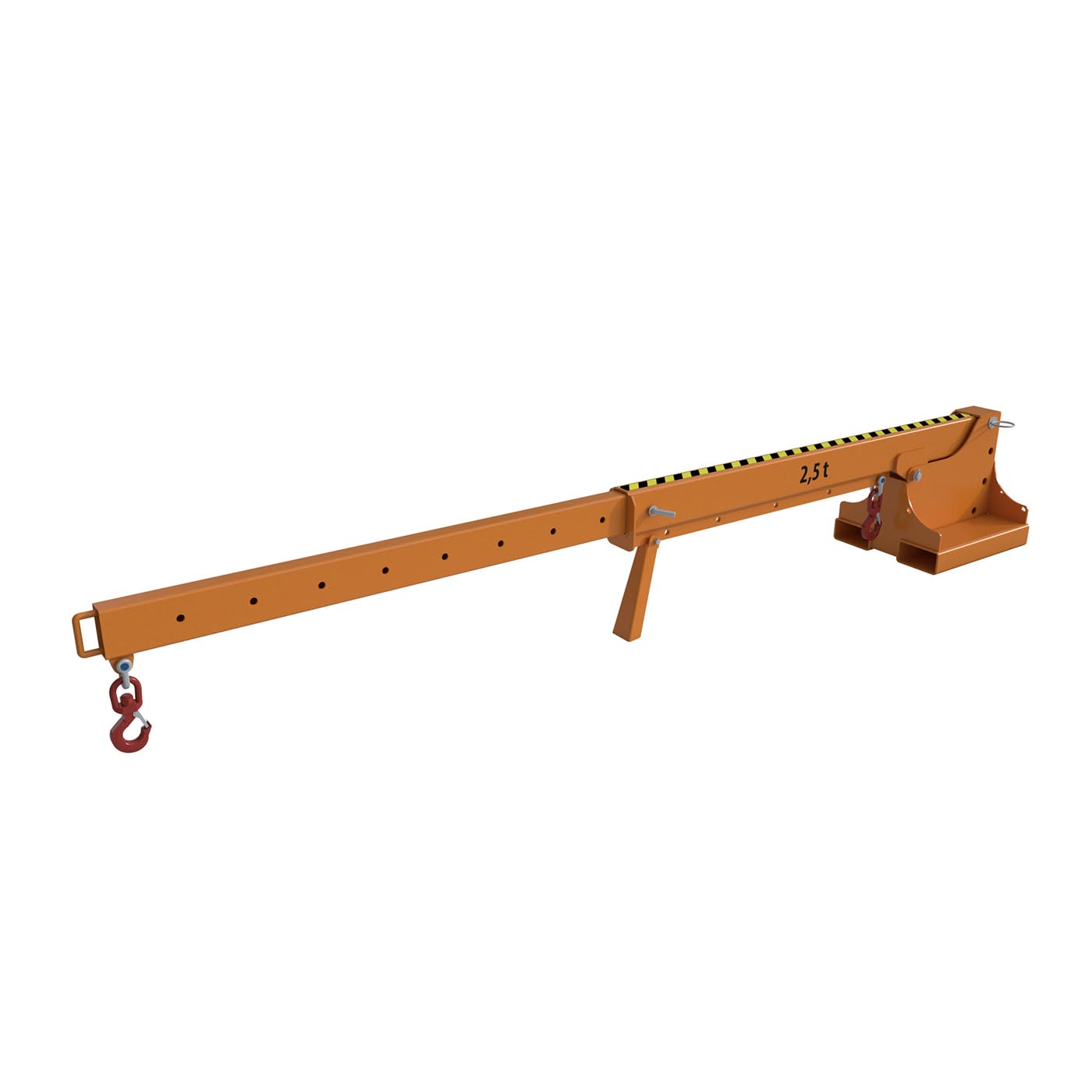

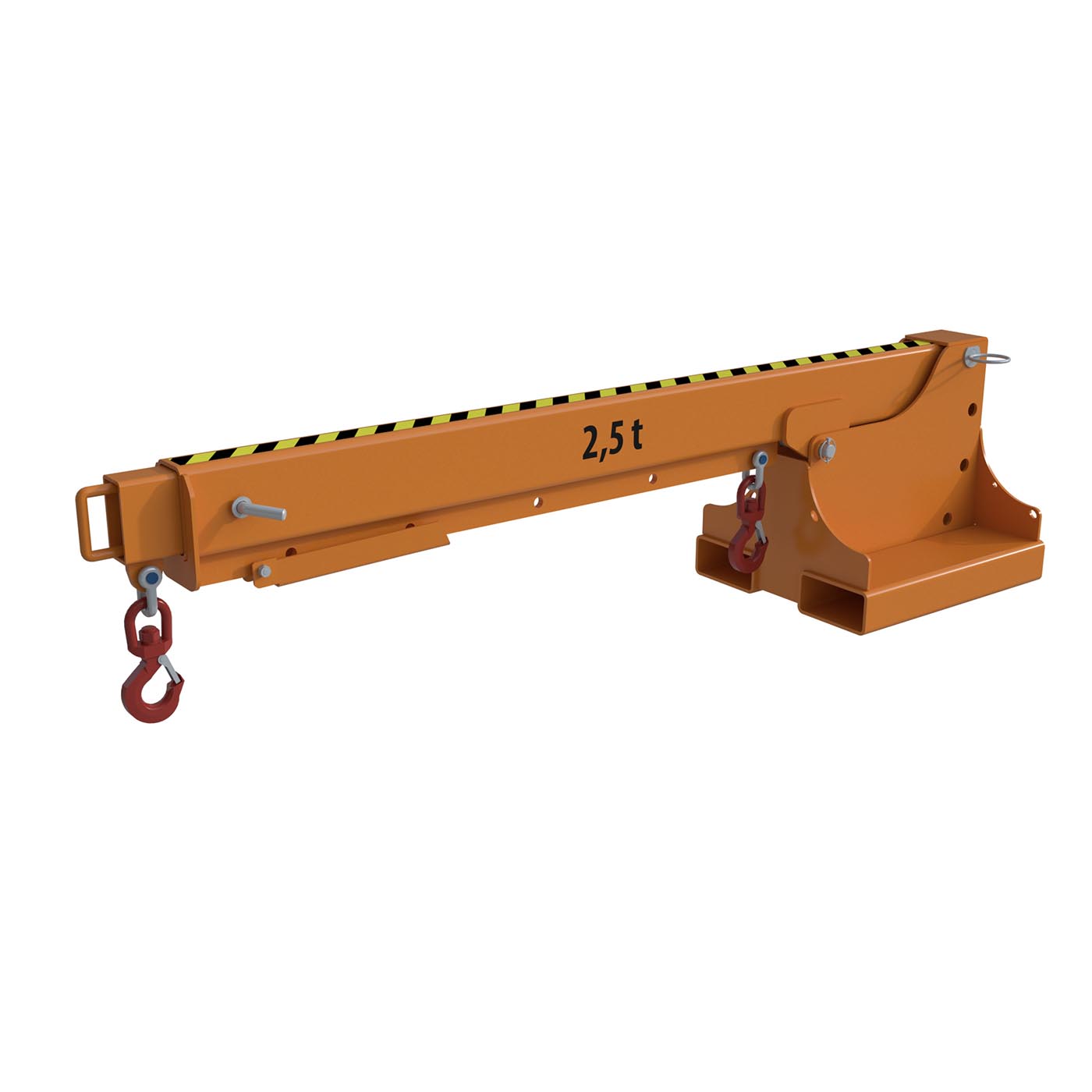

Der Teleskoplader von Bauer ist ein Stapler-Anbaugerät, das die Reichweite des Gabelstaplers vergrößert: Ein teleskopierbarer Ausleger wird auf die Gabelzinken geschoben und mit einer Kettensicherung gegen Abrutschen gesichert; an seiner Spitze werden Lasten mit Anschlagmitteln aufgenommen. Damit können Lasten gehoben, über Hindernisse gereicht oder in Bereiche gesetzt werden, die mit der Gabel nicht erreichbar sind. Der Ausleger ist höhenverstellbar und in drei Winkeln einstellbar.

Zwei Varianten stehen zur Auswahl: 560 bis 2.500 kg und 950 bis 5.000 kg. Die Spanne gibt die Tragfähigkeit in Abhängigkeit von der Ausladung an: bei eingefahrenem Ausleger die höchste, bei voll ausgefahrenem die geringste Last. Die Nutzlänge reicht von 695 bis 3.690 mm. Wählen Sie die Variante so, dass die Last bei der benötigten Reichweite innerhalb der Tragfähigkeit liegt, und prüfen Sie die Resttragfähigkeit des Staplers im Traglastdiagramm.

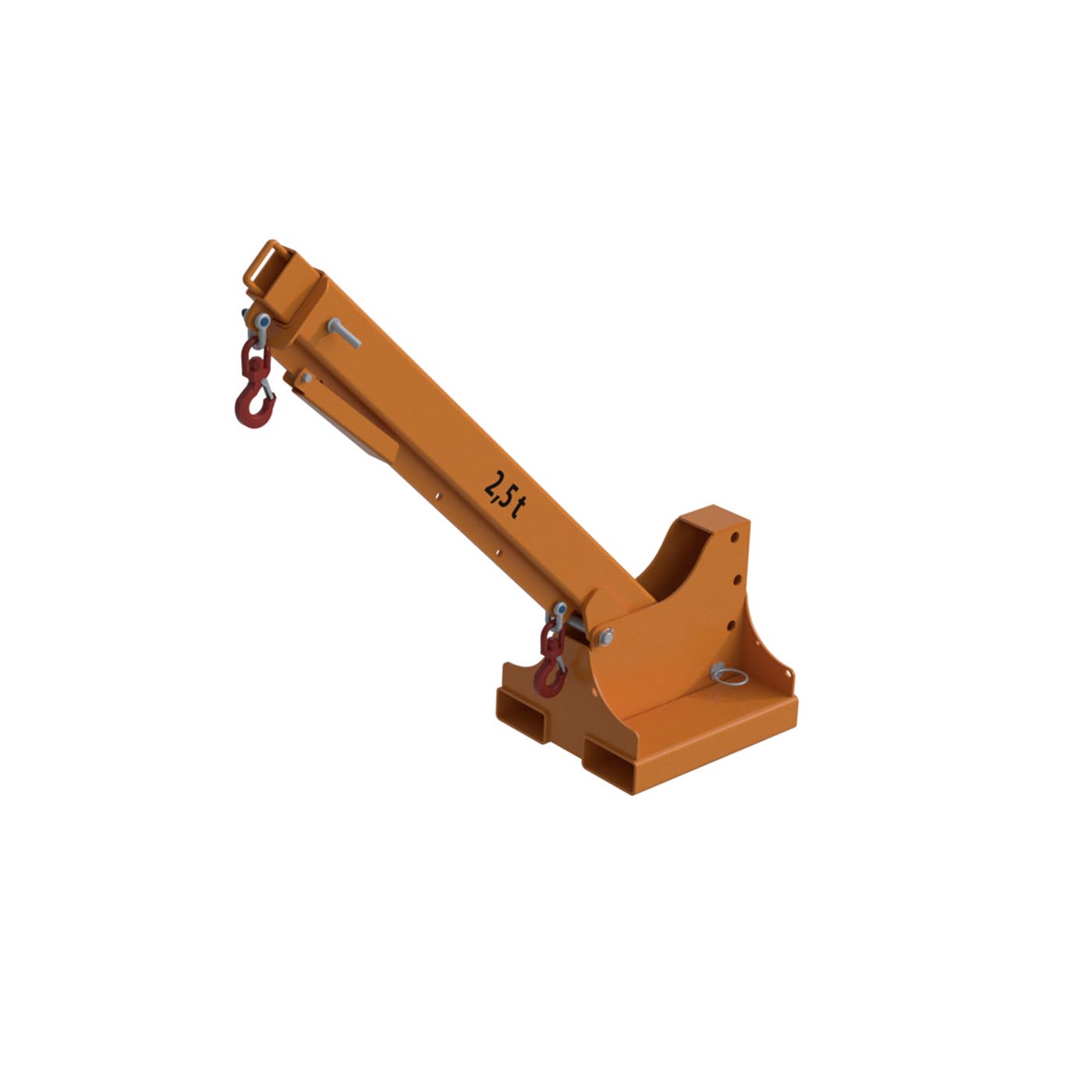

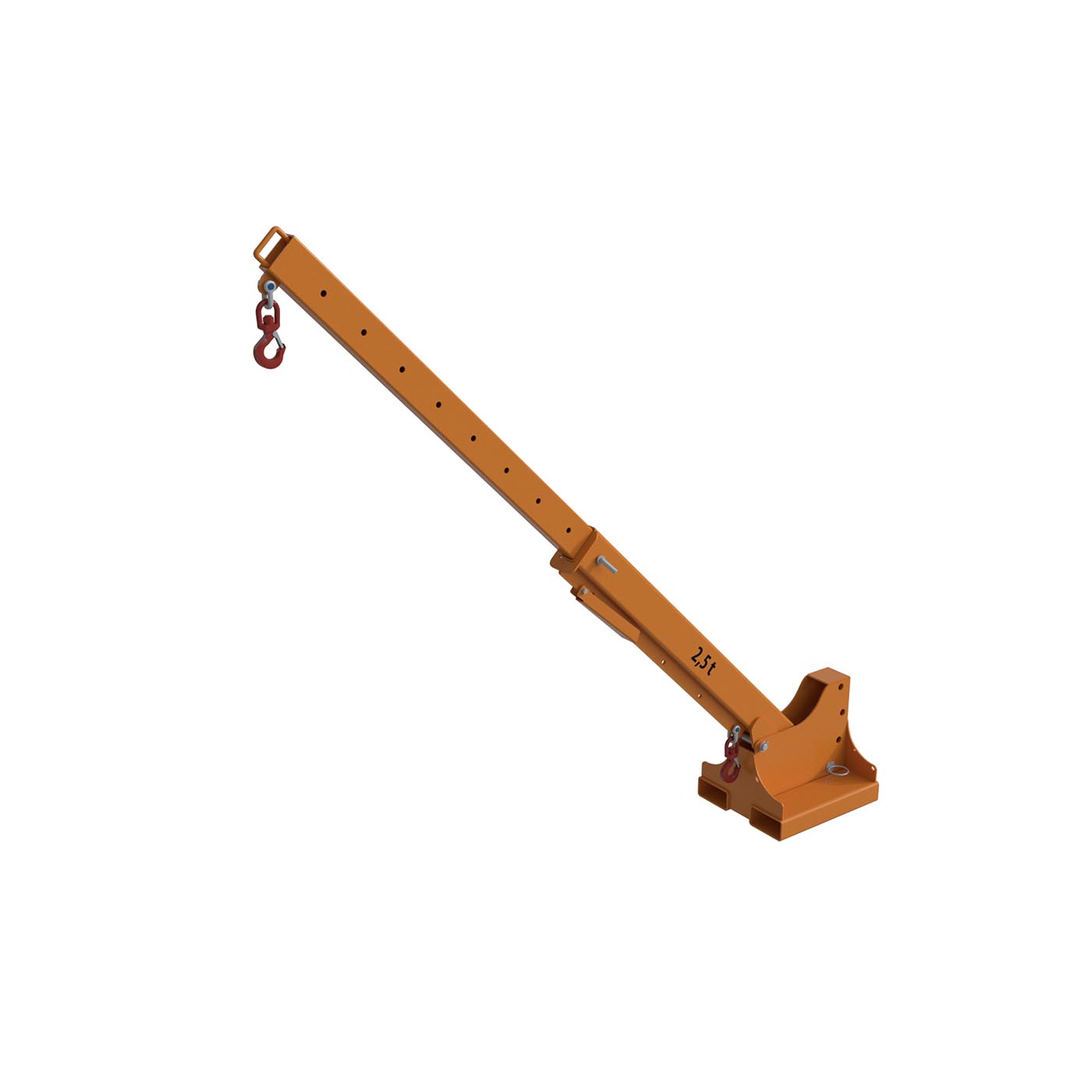

Der Ausleger ist höhenverstellbar und in drei Winkeln von 15°, 30° oder 45° einstellbar; die Teleskoplänge und jede Position werden mit Steckbolzen gesichert. Ein steilerer Winkel bringt mehr Höhe bei geringerer Reichweite, ein flacher Winkel mehr Reichweite bei geringerer Höhe. Einstellungen werden nur im unbelasteten Zustand geändert, und die Steckbolzen müssen vor dem Anheben vollständig eingesetzt und gesichert sein.

Mit ausgefahrenem Ausleger vergrößert sich der Lastschwerpunktabstand erheblich, und die Resttragfähigkeit des Staplers sinkt entsprechend; maßgeblich ist das Traglastdiagramm des Staplers für Anbaugeräte, nicht allein die Tragfähigkeit des Teleskopladers. Hängende Lasten pendeln und werden langsam, bodennah und ohne ruckartige Lenk- oder Bremsbewegungen transportiert. Die Kettensicherung muss vor jedem Einsatz eingehängt sein. Der Einsatz ist in die Betriebsanweisung des Staplers aufzunehmen.

Prüfen Sie Teleskop, Steckbolzen, Einfahrtaschen, Höhenverstellung, Kettensicherung und Lastaufnahme vor jedem Einsatz auf Verformung, Risse, Verschleiß und Funktion. Mindestens jährlich ist eine Prüfung durch eine befähigte Person vorgeschrieben. Die Kennzeichnung mit Tragfähigkeit je Ausladung muss lesbar bleiben. Niemand darf sich unter der schwebenden Last aufhalten, und Lasten dürfen nicht über Personen hinweg bewegt werden.
