Ringgarnitur nach EN 1677-4 für drei- und viersträngige Drahtseilgehänge nach EN 13414-1

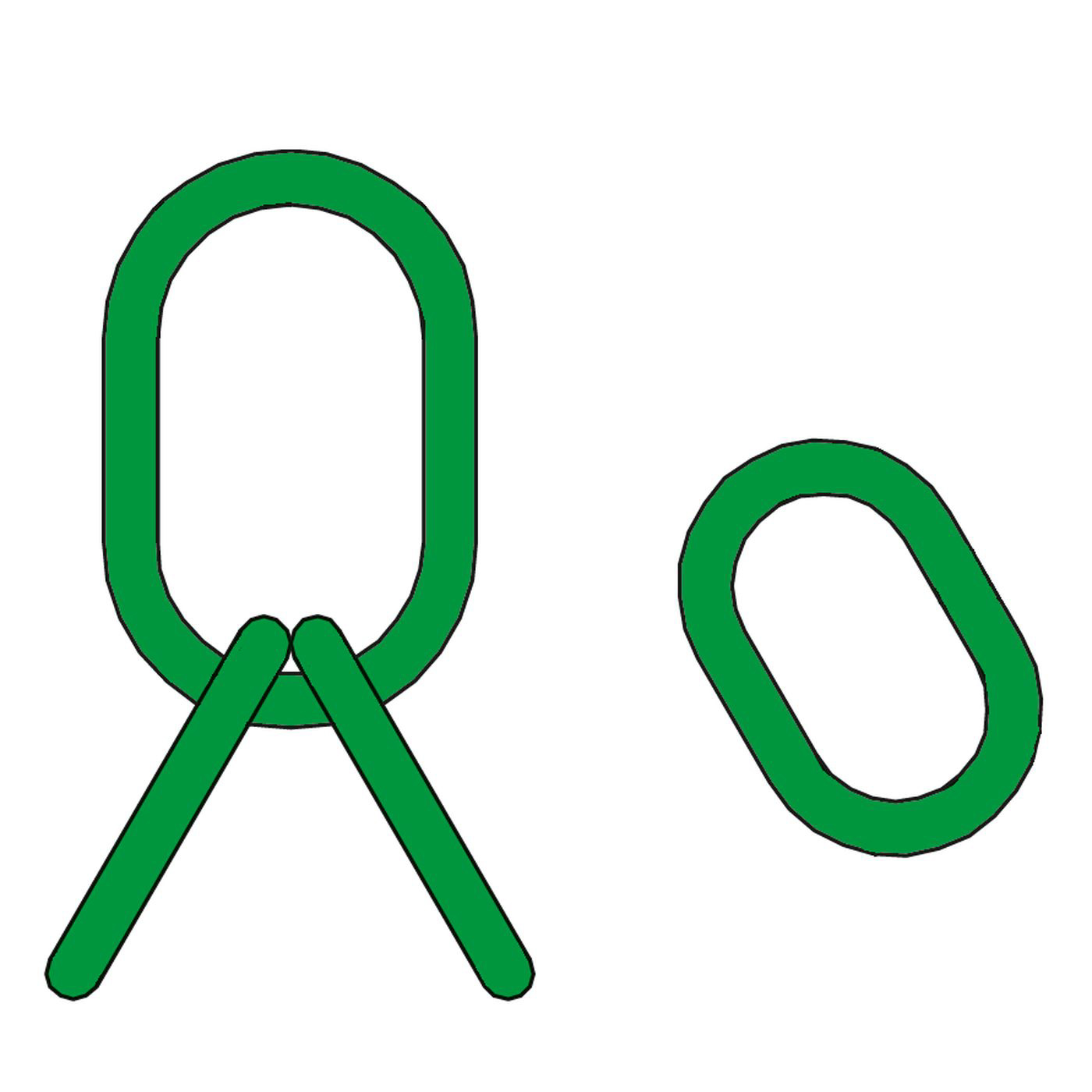

Die Ringgarnitur bildet den Kopf von drei- und viersträngigen Drahtseilgehängen nach EN 13414-1. Sie besteht aus einem Hauptring für den Kranhaken und Zwischenringen, in denen die Seilstränge eingehängt werden, sodass alle Stränge sauber im Haken zusammenlaufen. Die Ausführung von Waltermann ist grün lackiert, die Tragfähigkeit ist eingeschlagen. Sie ist in 10 Tragfähigkeiten von 2.000 bis 20.000 kg erhältlich.

Maßgeblich ist die Gesamttragfähigkeit des Drahtseilgehänges im vorgesehenen Neigungswinkel, nicht die Tragfähigkeit eines einzelnen Seilstrangs. Verfügbar sind 2.000, 3.200, 4.000, 5.000, 6.300, 8.000, 10.000, 12.500, 15.000 und 20.000 kg. Die Tragfähigkeit der Garnitur muss die Angabe auf dem Kennzeichnungsanhänger des Gehänges erreichen oder übersteigen. Zusätzlich muss der Hauptring so groß sein, dass er frei im Hakengrund des Kranhakens liegt.

Drei oder vier Seilstränge finden in einem einzelnen Aufhängeglied nicht genügend Platz und würden sich gegenseitig einklemmen. Bei der Ringgarnitur tragen die Zwischenringe jeweils einen Teil der Stränge und hängen ihrerseits im Hauptring. So verteilt sich die Kraft gleichmäßig, die Stränge bleiben frei beweglich und das Gehänge lässt sich sauber im Kranhaken ausrichten. Der Hauptring nimmt die Summe der Strangkräfte auf und ist entsprechend dimensioniert.

EN 13414-1 ist die europäische Norm für Anschlagseile aus Stahldrahtseilen und legt fest, wie Drahtseilgehänge aufgebaut, gekennzeichnet und in der Tragfähigkeit bewertet werden. EN 1677-4 regelt die Anforderungen und Prüfungen an Glieder für Anschlagmittel, zu denen die Ringe dieser Garnitur gehören. Die Ringgarnitur ist damit als normgerechte Komponente für Drahtseilgehänge ausgelegt und in Tragfähigkeitsstufen erhältlich, die zu den Strangbildern dieser Norm passen.

Prüfen Sie Haupt- und Zwischenringe vor jedem Einsatz auf Verformung, Dehnung, Risse, Kerben, Korrosion und Verschleiß der Auflagefläche zum Kranhaken. Mindestens jährlich prüft eine befähigte Person das gesamte Drahtseilgehänge einschließlich Ringgarnitur und Seilendverbindungen. Ablegereif ist die Garnitur bei sichtbarer Längung oder Verbiegung eines Rings, Rissen, Korrosionsnarben oder unleserlicher Kennzeichnung. Beschädigte Ringe werden ersetzt; Nachbiegen oder Schweißen ist unzulässig.
