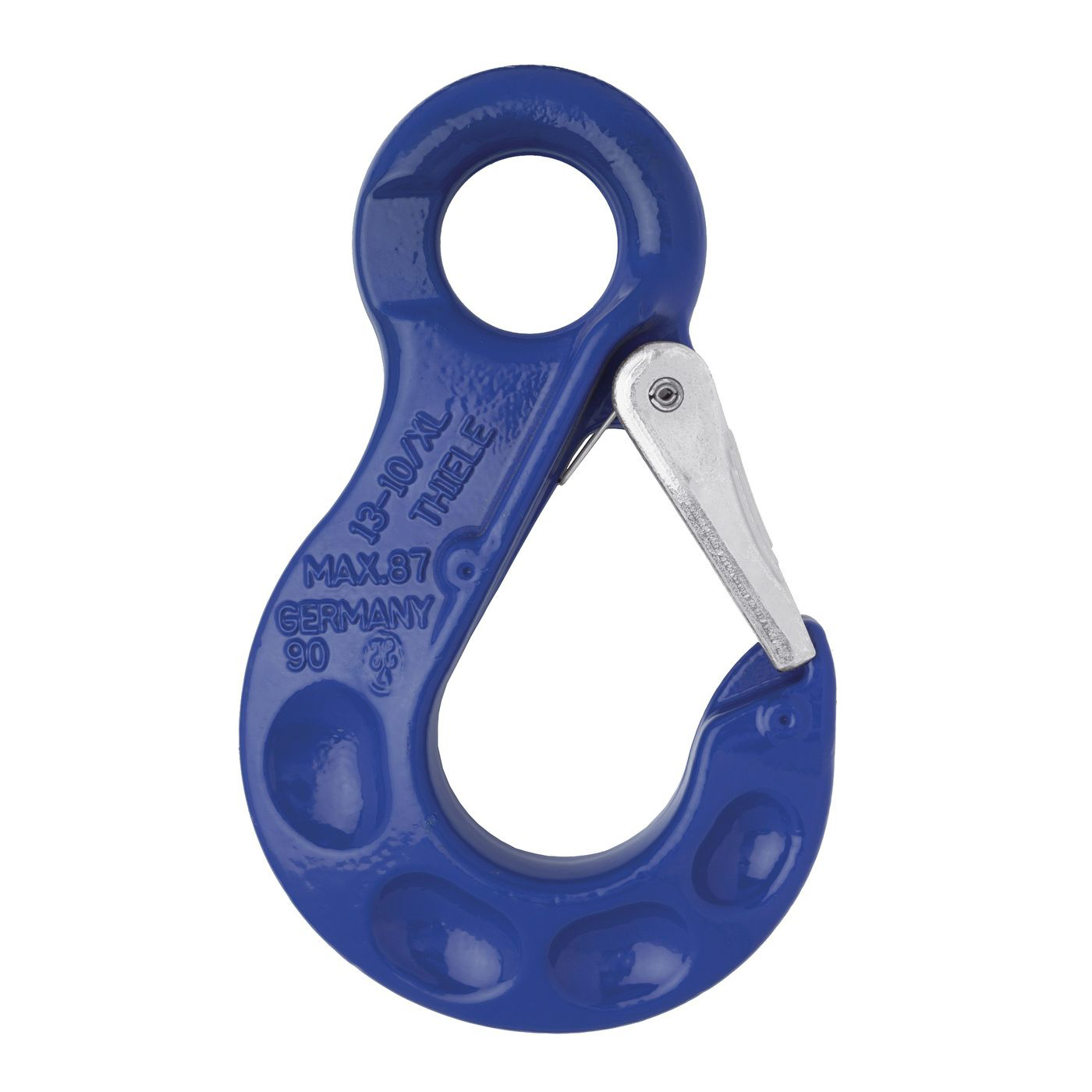

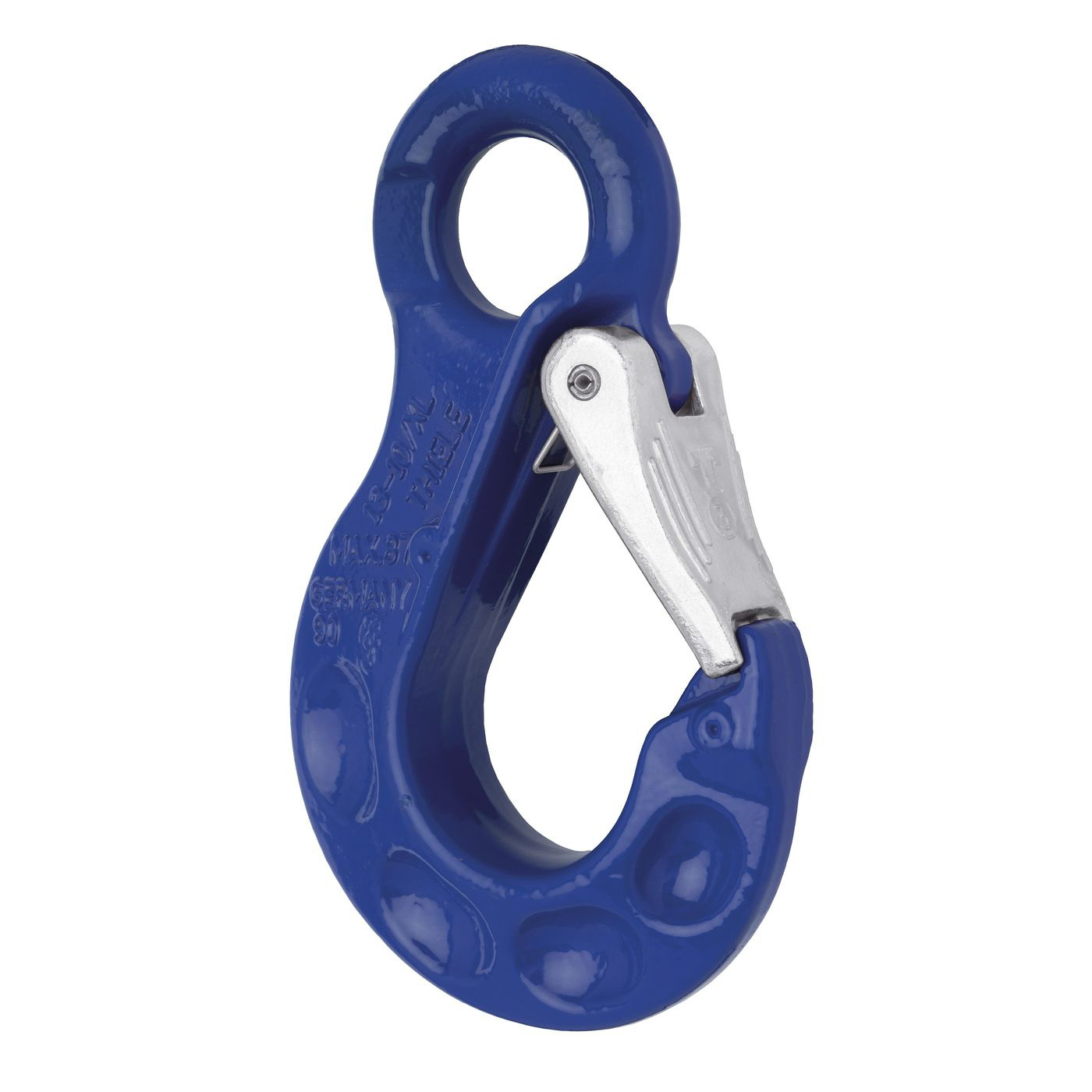

Haken mit Öse

Der Haken dient als Lasthaken am Ende eines Kettenstrangs der Güteklasse 10. Über die extra große Öse mit Abflachung lässt er sich mit Verbindungsgliedern, Aufhängegliedern oder direkt mit der Kette verbinden. Die geschmiedete Sicherungsklappe verhindert ein unbeabsichtigtes Aushängen der Last. Er eignet sich für Kettengehänge in Werkstatt, Montage und Stahlbau, wo hohe Tragfähigkeit bei geringem Eigengewicht gefragt ist.

Den Haken von Thiele gibt es in 7 Varianten mit Tragfähigkeiten von 1.400 bis 26.500 kg für die Kettennenndicken 6, 8, 10, 13, 16 und 22 mm. Die Öse ist verwechslungsfrei auf die jeweilige Nenngröße konstruiert, sodass sich der Haken nur mit passenden Bauteilen verbinden lässt. Wählen Sie die Nenndicke nach der Kette und die Tragfähigkeit nach der höchsten Belastung des Strangs.

Eingeschmiedete Messpunkte am Hakenkörper erleichtern die Kontrolle der Maulweite. Messen Sie den Abstand zwischen den Messpunkten und vergleichen Sie ihn mit dem maximal zulässigen Grenzwert, der am Haken angegeben ist. Ist die Maulweite aufgebogen, der Haken verdreht oder die Sicherungsklappe nicht mehr schließend, muss der Haken abgelegt werden. Diese Kontrolle gehört zur Sichtprüfung vor jedem Einsatz.

Güteklasse 10 bezeichnet eine höhere Festigkeitsstufe als Güteklasse 8. Bei gleicher Nenndicke trägt ein Bauteil der Güteklasse 10 mehr, oder für dieselbe Tragfähigkeit genügt eine kleinere und leichtere Nenndicke. Der Haken darf nur in Gehängen mit Ketten und Beschlägen derselben Güteklasse eingesetzt werden. Werden Bauteile unterschiedlicher Güteklassen gemischt, gilt die niedrigste Klasse für das gesamte Gehänge.

Der Haken ist zu 100 Prozent rissgeprüft und verfügt über eine DGUV-Zulassung. Die Sicherungsklappe sitzt durch den geschmiedeten Formschluss in der Hakenspitze fest und wird durch eine Verschleißkante am Hakenkörper geschützt. Unabhängig davon muss der Haken als Teil des Anschlagmittels mindestens einmal jährlich durch eine befähigte Person geprüft werden; das Ergebnis ist zu dokumentieren.
