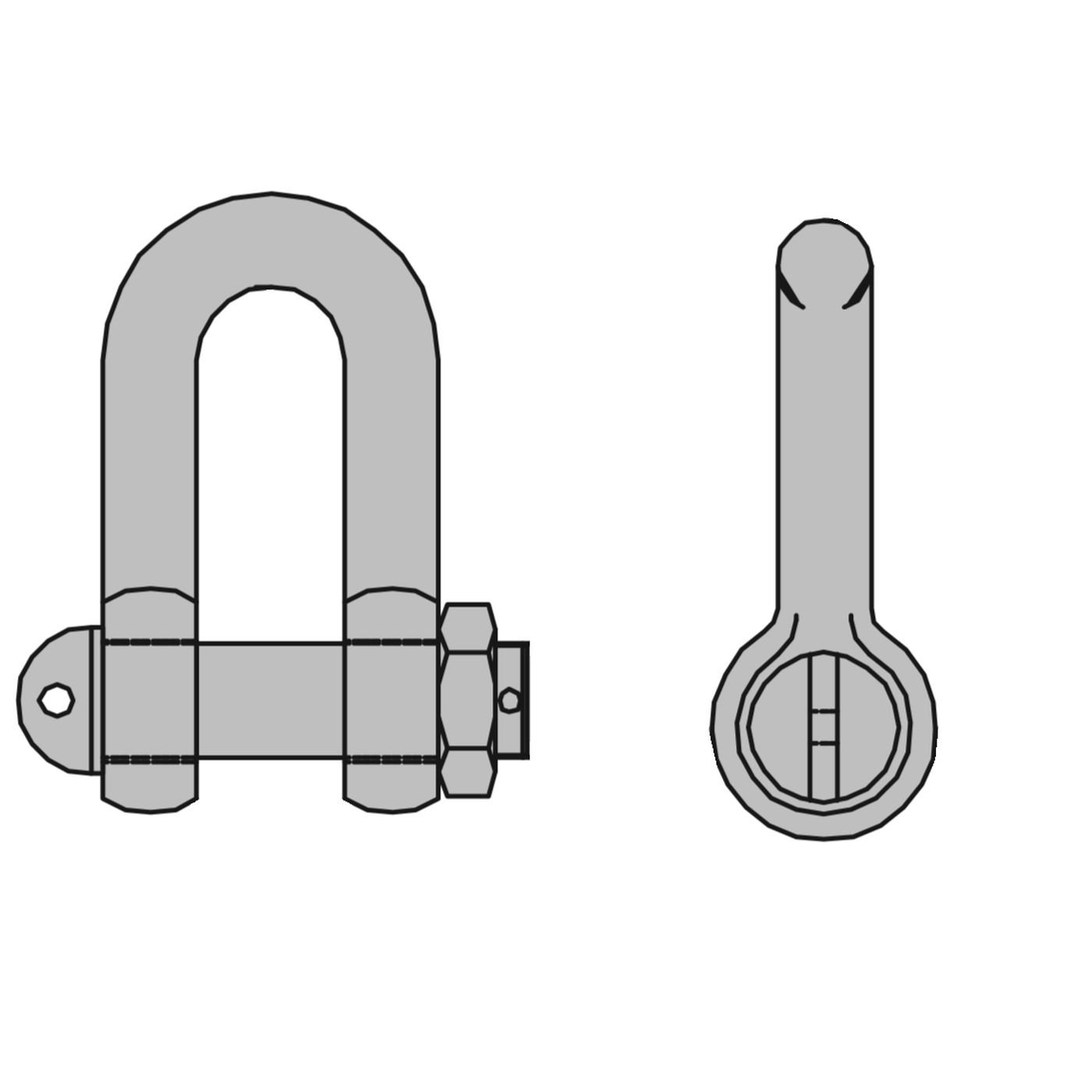

Schäkel ähnlich DIN 82101, Form C mit Bolzen, Mutter und Splint, verzinkt

Der Schäkel verbindet Anschlagmittel wie Ketten, Hebebänder oder Drahtseile mit Anschlagpunkten, Ösen oder untereinander. Die Form C ist ein gerader Schäkel, dessen Bolzen mit Mutter und Splint gesichert wird. Diese Sicherung eignet sich für dauerhafte Verbindungen und Einsätze, bei denen sich ein Schraubbolzen durch Vibration oder Drehung lösen könnte, etwa an Traversen, Gehängen oder fest montierten Anschlagpunkten.

Der Schäkel von Waltermann ist in 16 Größen mit Tragfähigkeiten von 400 bis 20.000 kg erhältlich, darunter 1.000, 2.000, 3.150, 5.000, 8.000, 10.000 und 16.000 kg. Wählen Sie die Größe nach der Tragfähigkeit des angeschlossenen Anschlagmittels und achten Sie darauf, dass Bügel und Bolzen maßlich zu Öse und Kette passen. Die Tragfähigkeit gilt für Zug in Richtung von Bolzen und Bügelrücken.

Die Angabe bedeutet, dass der Schäkel in Form und Abmessungen an die DIN 82101 angelehnt ist, ohne in allen Punkten der Norm zu entsprechen. Die Norm beschreibt gerade Schäkel mit Bolzen für den Einsatz im Schiffbau und in der Hebetechnik. Für die Auswahl maßgeblich ist die auf dem Schäkel angegebene Tragfähigkeit, nicht die Normbezeichnung. Die Ausführung ist verzinkt.

Ein Schäkel wird mittig im Bügel und im Bolzen belastet, nie über die Bügelschenkel seitlich. Bei Schrägzug sinkt die Tragfähigkeit deutlich. Der Bolzen muss vollständig eingesteckt, die Mutter angezogen und mit dem Splint gesichert sein. Werden mehrere Stränge in einen Schäkel gehängt, gehören sie in den Bügel, nicht auf den Bolzen. Der Bolzen darf sich unter Last nicht drehen.

Kontrollieren Sie vor dem Einsatz Bügel und Bolzen auf Verformung, Risse, Korrosion und Verschleiß sowie Gewinde, Mutter und Splint auf Vollständigkeit. Ein aufgebogener Bügel, ein verbogener oder abgenutzter Bolzen und fehlende Sicherungselemente sind Ablegegründe. Verwenden Sie ausschließlich den zugehörigen Bolzen; ein Ersatz durch eine handelsübliche Schraube ist unzulässig. Die jährliche Prüfung durch eine befähigte Person umfasst auch Schäkel.
