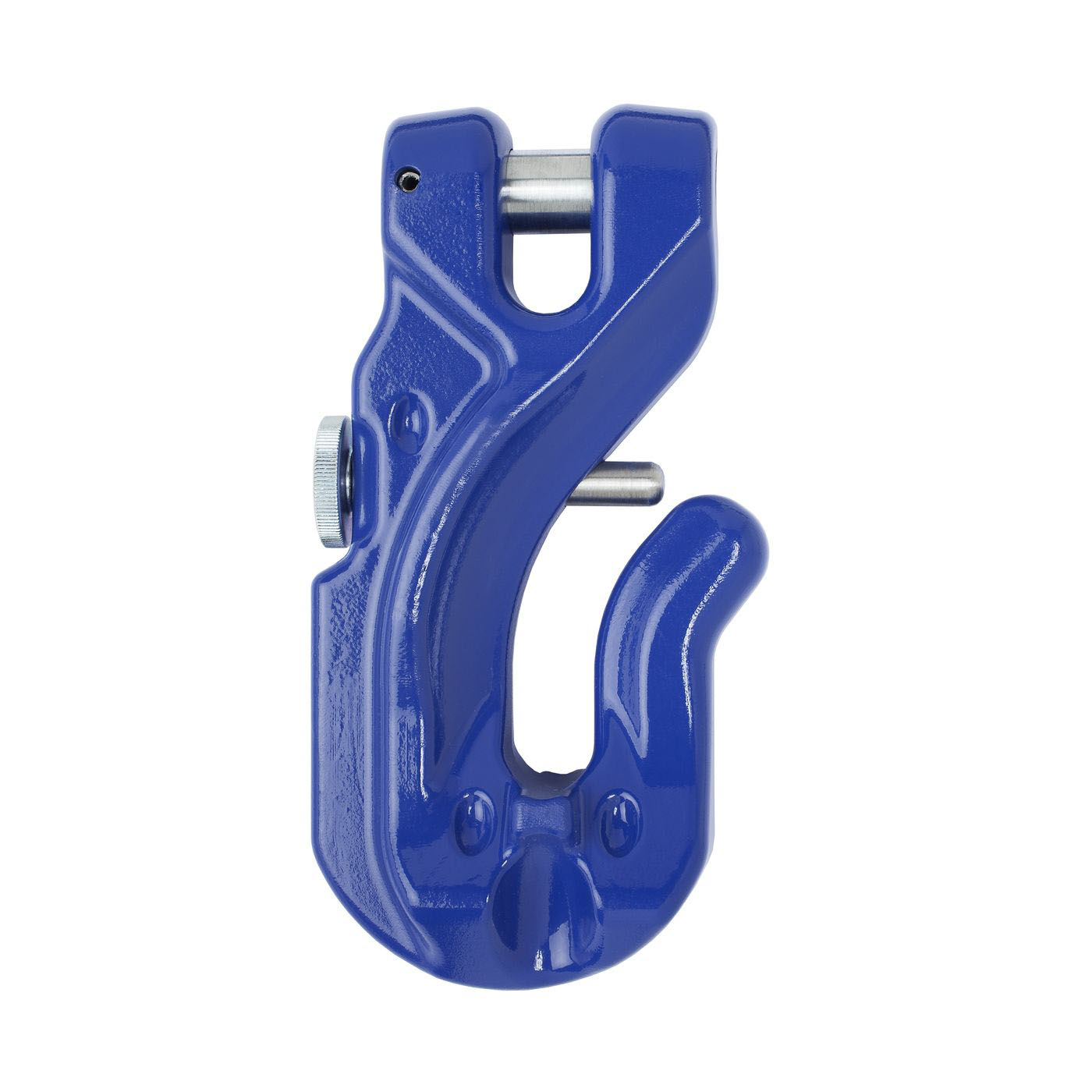

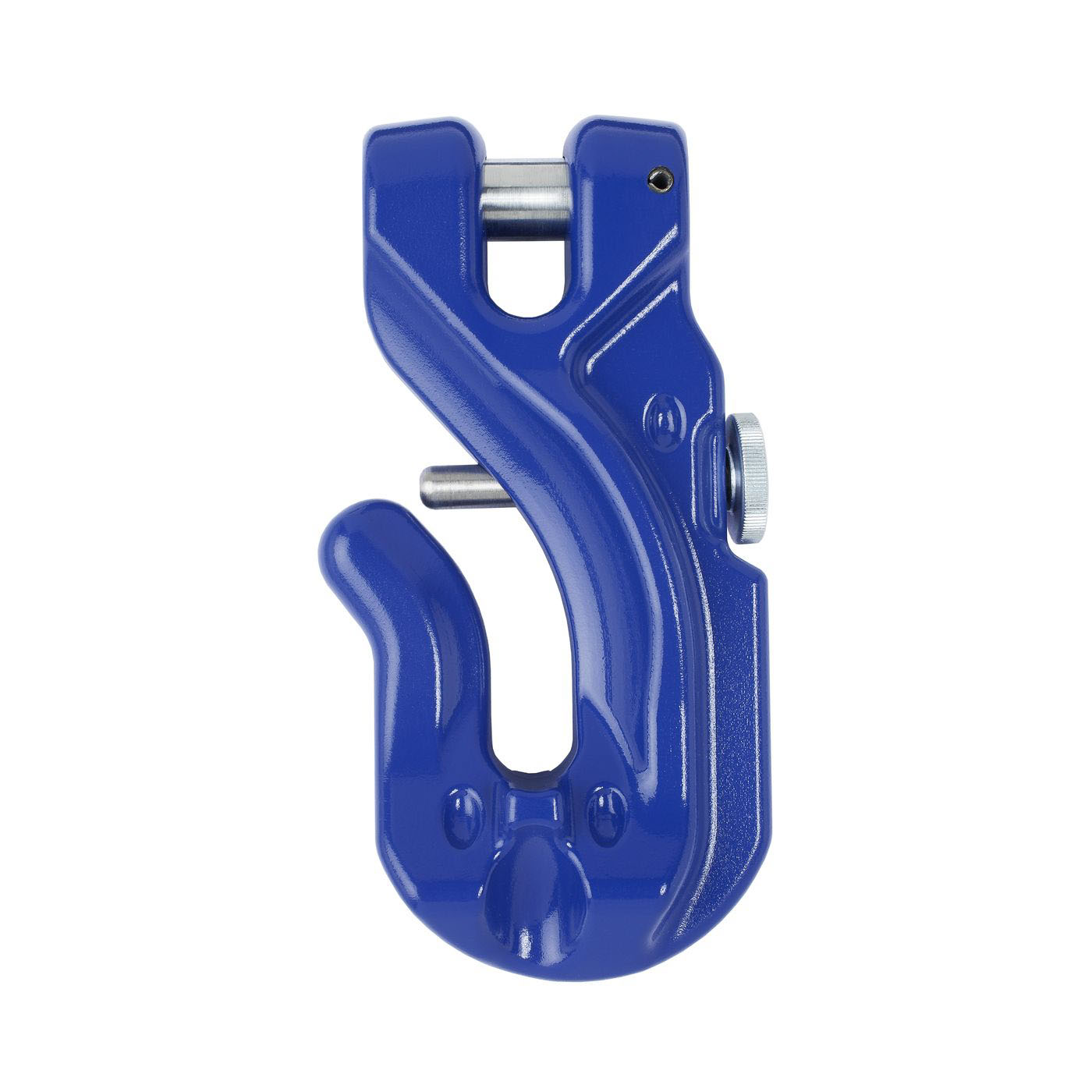

Verkürzungshaken XL

Der Verkürzungshaken XL von Thiele (TWN 1827/1) dient zum Verkürzen einzelner Stränge eines Kettengehänges, etwa um eine Last mit außermittigem Schwerpunkt waagerecht zu heben oder die Nutzlänge an die Last anzupassen. Das gewünschte Kettenglied wird in den Haken eingelegt und durch die Sicherung gegen Herausrutschen gehalten. Der Gabelanschluss verbindet den Haken direkt mit der Kette. Erhältlich ist er für Ketten der Güteklasse 10 in 8, 10, 13 und 16 mm.

Wählen Sie den Haken nach der Nenndicke der Kette: 8 mm für 2.500 kg, 10 mm für 4.000 kg, 13 mm für 6.700 kg und 16 mm für 10.000 kg. Diese Werte entsprechen der Tragfähigkeit eines einzelnen Kettenstrangs in Güteklasse 10. Die Kettenauflage nimmt nur das passende Glied auf, eine Größe für mehrere Nenndicken gibt es nicht. Der Haken ist für Ketten der Güteklasse 10 ausgelegt; Kette und Haken sollten derselben Güteklasse angehören.

Systemprüfung bedeutet laut Thiele, dass der Verkürzungshaken nicht als Einzelteil, sondern im eingebauten Zustand in der Kette die Prüfanforderungen erfüllen muss. Damit wird das Zusammenspiel von Haken, Sicherung und eingelegtem Kettenglied unter Last nachgewiesen, was mehr Sicherheit bietet als herkömmliche Verkürzungen, bei denen nur das Bauteil selbst geprüft wird. Die neue Form des TWN 1827/1 erfüllt die Norm DIN 5692. Zusätzlich ist der Haken zu 100 % rissgeprüft und hat eine DGUV-Zulassung.

Die breite Auflage stützt das eingelegte Kettenglied über eine größere Fläche. Dadurch sitzt das Glied fest im Haken, kann bei Lastwechseln nicht kippen und wird an den Kontaktstellen vor Beschädigung geschützt. Das verlängert laut Hersteller die Lebensdauer des Anschlagmittels, weil die Verkürzungsstelle sonst zu den am stärksten beanspruchten Punkten der Kette gehört. Die Sicherung hält das Glied zusätzlich in Position, auch wenn der Strang kurzzeitig entlastet wird.

Legen Sie das gewünschte Kettenglied vollständig in die Kettenauflage des Verkürzungshakens ein und schließen Sie die Sicherung, bevor der Strang belastet wird. Die Kette darf zwischen Aufhängeglied und Verkürzungshaken nicht verdreht sein, und der überstehende Kettenteil muss frei hängen, ohne sich um die Last zu wickeln. Nach dem Verkürzen ist zu prüfen, dass die verbleibende Nutzlänge und der Neigungswinkel des Strangs weiterhin zur Tragfähigkeit auf dem Anhänger passen.

Prüfen Sie den Haken vor jedem Einsatz auf Risse, Verformung, Verschleiß der Kettenauflage, Korrosion und die Funktion der Sicherung sowie den festen Sitz der Gabelbolzen. Mindestens jährlich ist eine Prüfung durch eine befähigte Person vorgeschrieben. Ablegereif ist der Haken bei aufgeweiteter oder ausgeschlagener Auflage, Rissen, verbogener Gabel, defekter Sicherung oder unleserlicher Kennzeichnung. Ersetzt wird nur durch einen Originalhaken in derselben Nenndicke und Güteklasse.
