Kettengehänge, Güteklasse 10 mit Schlupfhaken TWN 1840 und Verkürzungsklaue TWN 1851

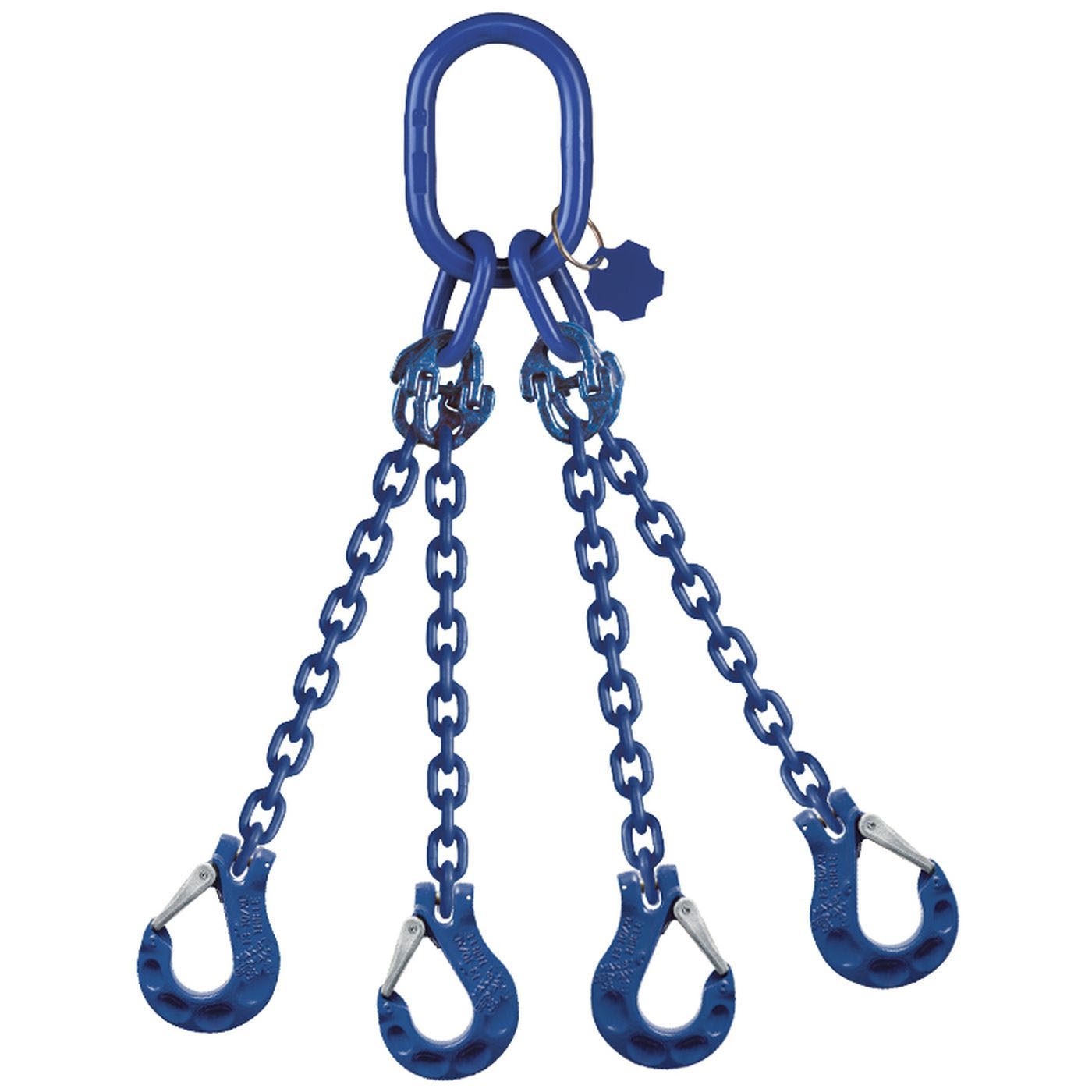

Das Thiele-Kettengehänge ist ein Anschlagmittel für Lasten mit Anschlagpunkten, etwa Maschinen, Behälter oder Stahlbauteile. Es ist als Einstrang, Zweistrang und Vierstrang erhältlich. Der Schlupfhaken mit Gabel TWN 1840/1 hat eine geschmiedete Sicherungsklappe, die Verkürzungsklaue TWN 1851 erlaubt es, einzelne Stränge zu verkürzen und die Last waagerecht auszurichten.

Insgesamt gibt es 195 Varianten. Die Tragfähigkeit reicht je nach Stranganzahl und Nenndicke von 1.400 bis 21.200 kg, die Nenndicken sind 6, 8, 10, 13 und 16 mm. Die Nutzlänge ist in 13 Stufen von 1.000 bis 7.000 mm wählbar. Bei Mehrstranggehängen gilt die Tragfähigkeit nur bis zum auf dem Anhänger angegebenen Neigungswinkel.

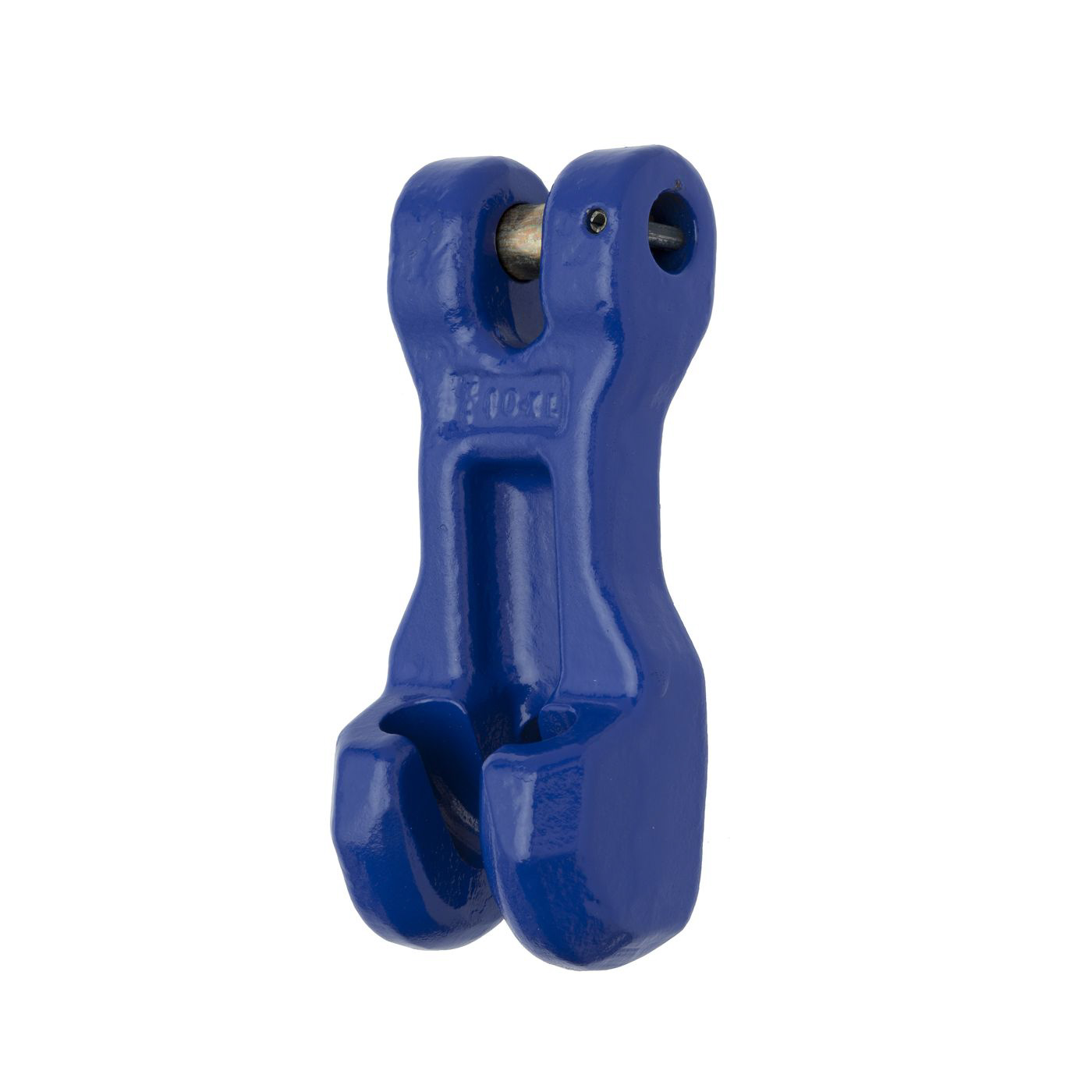

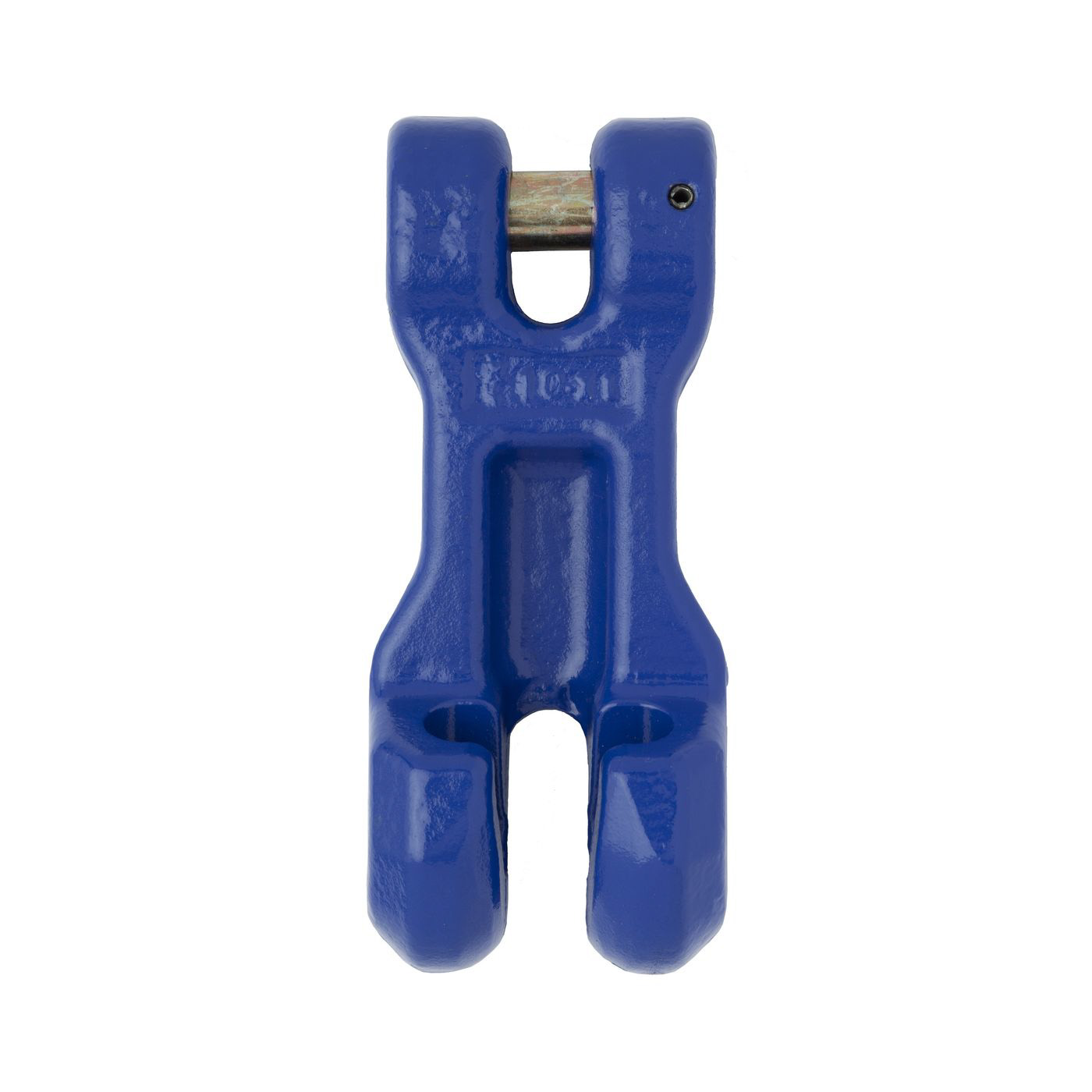

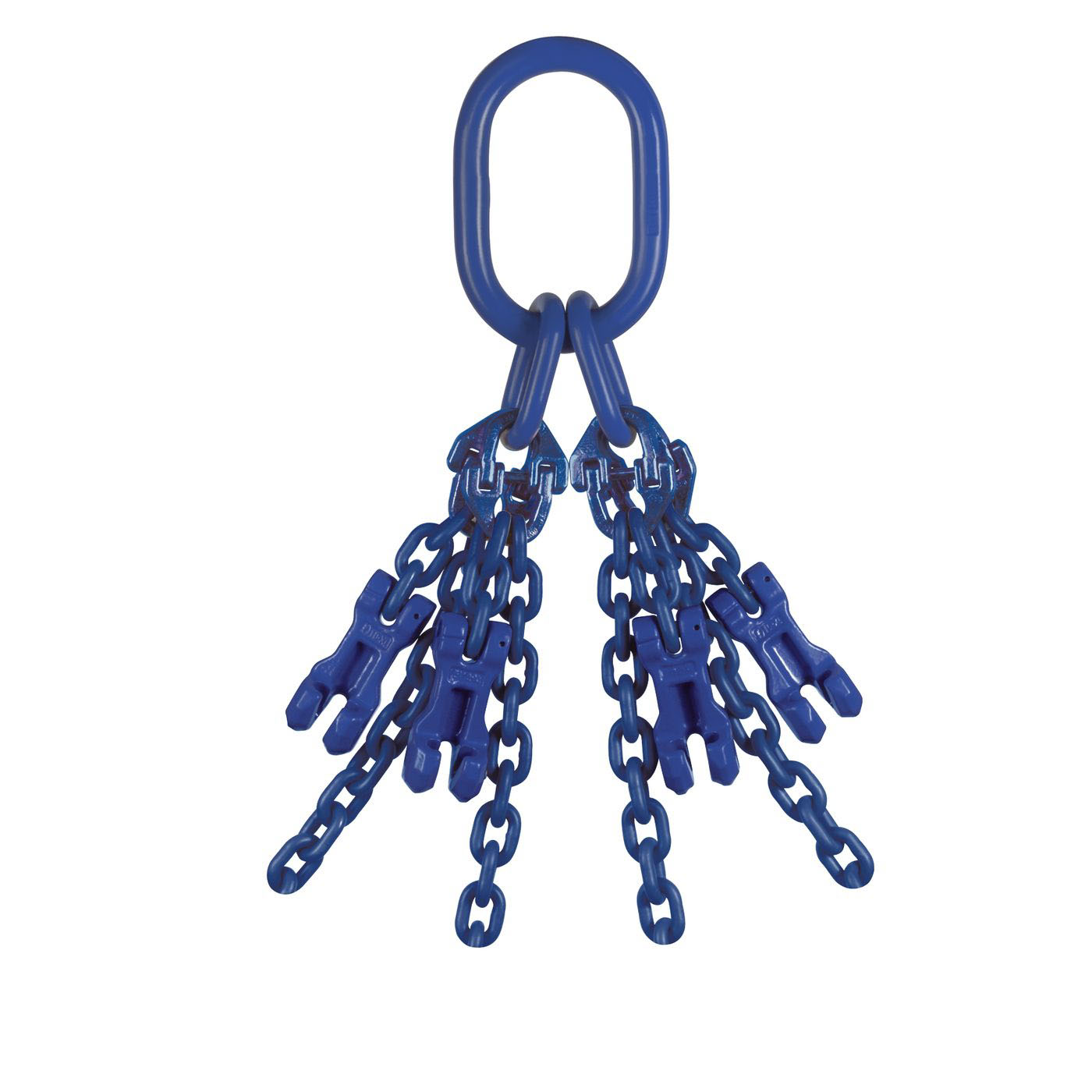

Mit der Verkürzungsklaue lässt sich jeder Strang stufenweise verkürzen, indem ein Kettenglied in die Klauentasche eingelegt wird. So gleichen Sie ungleiche Schwerpunkte aus und halten die Last waagerecht. Die Gabel der Klaue ist verwechslungsfrei auf die Nenngröße konstruiert, und die Kette sitzt so in der Tasche, dass sie im Betrieb nicht herausfallen kann.

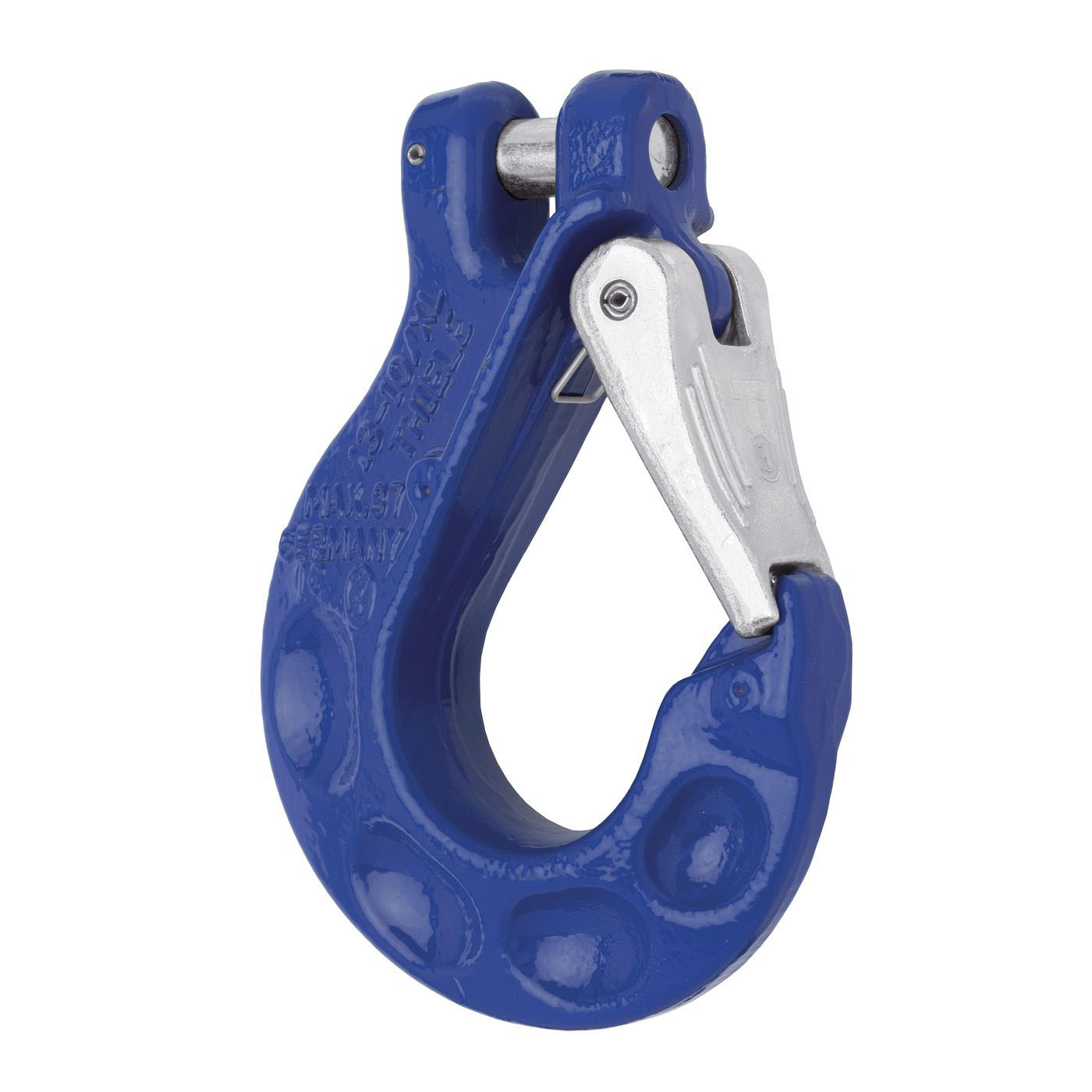

Der Haken hat eingeschmiedete Messpunkte und die maximal zulässigen Grenzwerte sind angegeben. Damit kann die Hakenmaulweite bei der Prüfung ohne Vergleichsmuster kontrolliert werden. Die Sicherungsklappe wird durch eine Verschleißkante am Hakenkörper geschützt und sitzt durch den geschmiedeten Formschluss in der Hakenspitze fest. Die Gabel ist verwechslungsfrei auf die jeweilige Nenngröße abgestimmt.

Zwischen minus 30 °C und 200 °C gilt die volle Tragfähigkeit, von 200 °C bis 300 °C sind 90 Prozent zulässig und von 300 °C bis 380 °C noch 60 Prozent. Die Kette ist zu 100 Prozent rissgeprüft, DGUV-zugelassen, mit AQUA-Kettentauchlack RAL 5002 beschichtet und mit 10, XL-400, Germany und Rückverfolgbarkeitscode gestempelt.

Vor jeder Benutzung ist eine Sichtprüfung durch den Anwender vorgeschrieben, mindestens jährlich eine Prüfung durch eine befähigte Person mit Dokumentation. Geprüft werden Längung der Kette, Verschleiß der Glieder, Maulweite und Sicherungsklappe der Haken, Verkürzungsklauen und die Lesbarkeit des Anhängers. Ablegereif ist das Gehänge bei Rissen, Verformungen, Längung oder fehlender Kennzeichnung.
