Kettengehänge, Güteklasse 8, Ösenhaken SOCS mit Verkürzungsklaue EKF

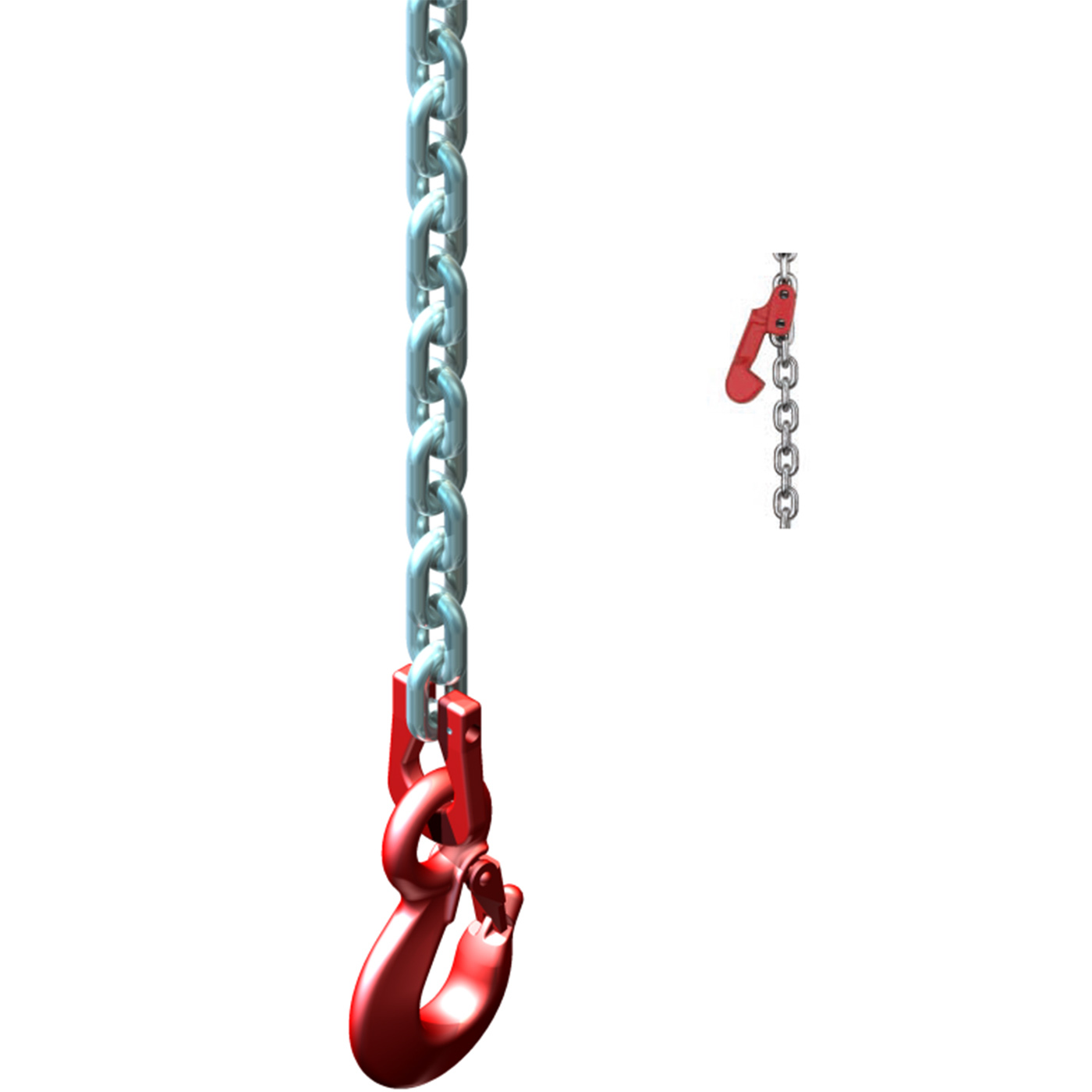

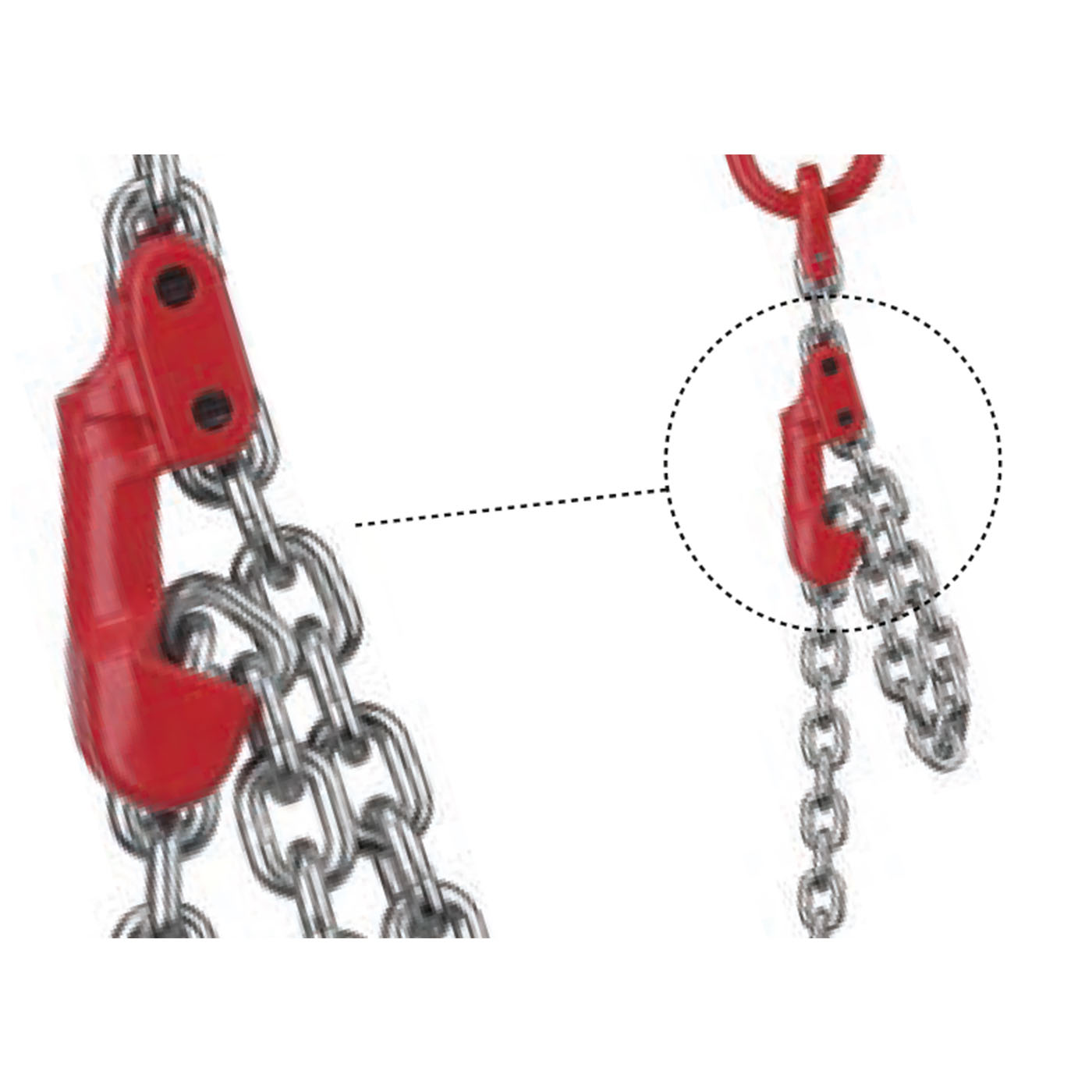

Das Waltermann Kettengehänge der Güteklasse 8 ist ein Anschlagmittel für den Kranbetrieb in Werkstatt, Montage und Lager. Jeder Strang endet in einem Ösenhaken Typ SOCS mit stabiler, verzinkter Blechsicherung und ist mit einer Verkürzungsklaue Typ EKF mit Feder ausgestattet. Damit lassen sich Stranglängen direkt an der Last anpassen, etwa bei außermittigem Schwerpunkt. Beschlag und Haken sind rot lackiert, die Kette ist schwarz lackiert.

Das Gehänge ist in 260 Varianten konfigurierbar: Ein-, Zwei-, Drei- oder Vierstrang, Nenndicken 6, 7, 8, 10 und 13 mm, Nutzlängen von 1.000 bis 7.000 mm in Schritten von 500 mm und Tragfähigkeiten von 1.120 bis 11.200 kg. Legen Sie zuerst die Stranganzahl nach den Anschlagpunkten fest, dann die Tragfähigkeit nach Lastgewicht und Neigungswinkel, zuletzt die Nutzlänge.

Im Bereich von -40 bis 200 °C gilt die volle Tragfähigkeit von 100 %. Zwischen 200 und 300 °C reduziert sich die Tragfähigkeit auf 90 %, zwischen 300 und 380 °C auf 75 %. Oberhalb dieses Bereichs darf das Gehänge nicht eingesetzt werden. Wurde die Kette unbeabsichtigt höher erwärmt, ist sie abzulegen, weil sich die Werkstoffeigenschaften bleibend verändern können.

Ein Ösenhaken wird über seine geschmiedete Öse mit dem Kettenstrang verbunden. Die Blechsicherung ist eine federbelastete Sicherungsklappe aus verzinktem Blech, die das Hakenmaul verschließt und ein unbeabsichtigtes Aushängen des Anschlagmittels verhindert. Vor jedem Hub prüfen Sie, ob die Klappe frei schließt. Der Haken darf nur im Hakengrund belastet werden, nicht an der Spitze.

Die Kette ist zu 100 % rissgeprüft und besitzt eine DGUV-Zulassung. Im Betrieb bleibt der Betreiber verantwortlich: Vor jedem Einsatz ist eine Sichtprüfung auf Risse, Verformung, Verschleiß, Korrosion und die Funktion von Hakensicherung und Verkürzungsklaue vorgeschrieben, dazu eine regelmäßige Prüfung durch eine befähigte Person mit Dokumentation. Nach Überlastung oder bei Ablegereife ist das Gehänge auszusondern.
