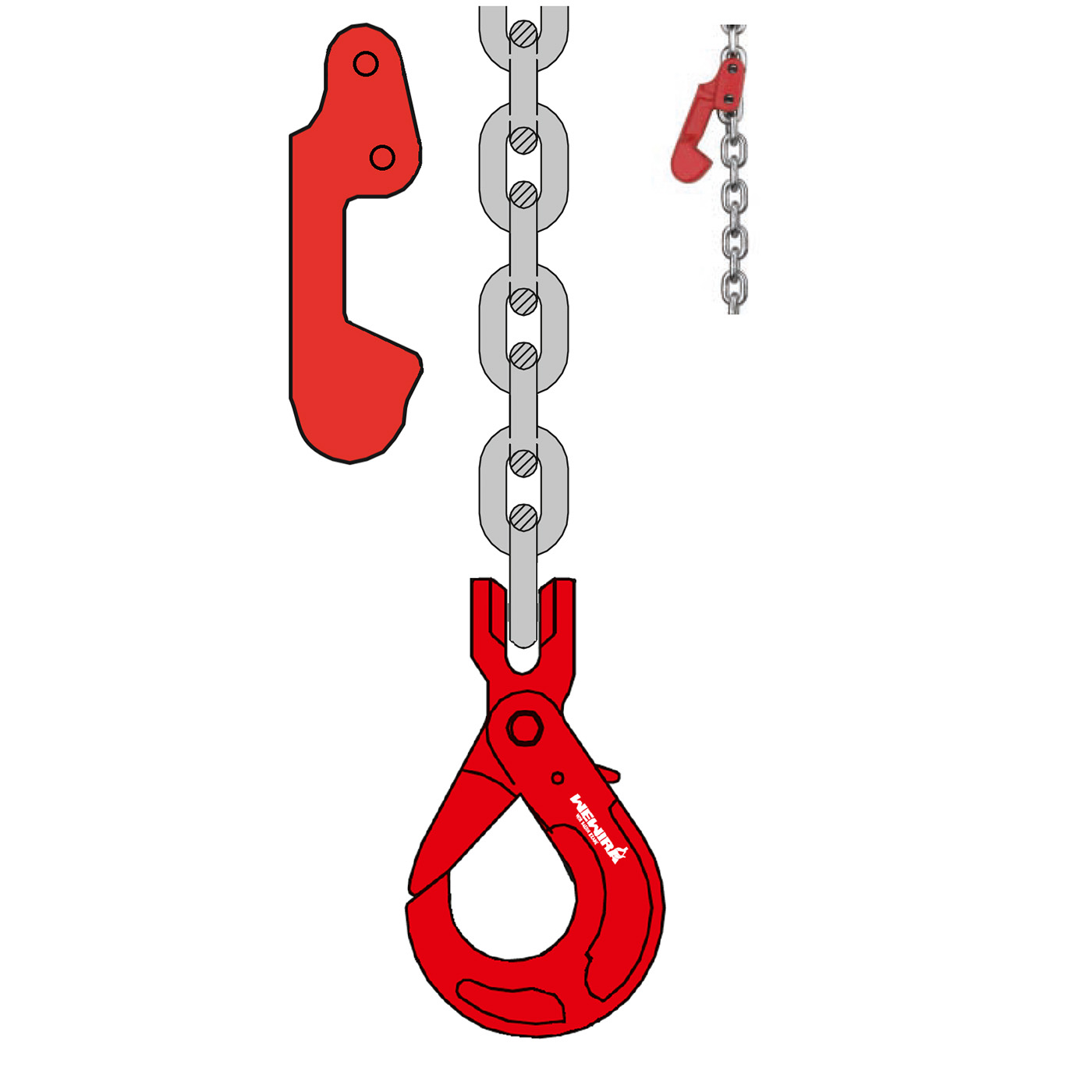

Kettengehänge, Güteklasse 8, Sicherheitslasthaken Typ CLG mit Verkürzungsklaue EKF

Das Gehänge von Waltermann ist ein Anschlagmittel für den Kranbetrieb, bei dem jeder Strang mit einem Sicherheitslasthaken Typ CLG und einer Verkürzungsklaue Typ EKF mit Feder ausgestattet ist. Beschlag und Haken sind rot lackiert, die Kette ist schwarz lackiert. Die Kette ist 100 % rissgeprüft und verfügt über eine DGUV-Zulassung. Damit ist sie für Lasten mit einem bis vier Anschlagpunkten geeignet.

Der Shop bietet 260 Varianten als Einstrang, Zweistrang, Dreistrang und Vierstrang. Die Tragfähigkeiten reichen von 1.120 bis 11.200 kg, die Nenndicken von 6 über 7, 8 und 10 bis 13 mm. Die Nutzlängen sind von 1.000 bis 7.000 mm in Stufen von 500 mm wählbar. Die Tragfähigkeit mehrsträngiger Gehänge gilt für den zulässigen Neigungswinkel und sinkt bei flacherem Winkel.

Der Hersteller gibt drei Temperaturbereiche an: von minus 40 °C bis 200 °C mit 100 % der Tragfähigkeit, von 200 °C bis 300 °C mit 90 % und von 300 °C bis 380 °C mit 75 % der Tragfähigkeit. Oberhalb von 380 °C darf das Gehänge nicht eingesetzt werden. Bei Einsätzen in warmer Umgebung, etwa in Gießereien, ist die reduzierte Tragfähigkeit vorab einzuplanen.

Eine Verkürzungsklaue ist ein Bauteil am Kettenstrang, in das Sie ein Kettenglied einlegen, um die wirksame Länge des Strangs zu verkürzen. So gleichen Sie ungleiche Anschlagpunkte oder eine schräge Lastlage aus. Die Feder der Ausführung EKF hält das eingelegte Glied in der Klaue, damit es sich beim Entlasten nicht unbeabsichtigt löst. Die Tragfähigkeit bleibt beim Verkürzen erhalten.

Ein Sicherheitslasthaken schließt beim Belasten selbsttätig und lässt sich unter Last nicht öffnen. Die Sicherung verhindert, dass die Last oder ein Anschlagmittel aus dem Haken springt. Der Typ CLG von Waltermann ist für Ketten der Güteklasse 8 vorgesehen. Belasten Sie den Haken nur im Hakengrund, nie an der Spitze oder an der Sicherungsklappe.

Prüfen Sie vor jedem Einsatz Kette, Haken, Klauen und Kennzeichnung per Sichtkontrolle und lassen Sie das Gehänge mindestens einmal jährlich durch eine befähigte Person prüfen. Ablegereif ist es bei Rissen, Verformungen, Dehnung, Verschleiß über dem zulässigen Maß, aufgebogenen Haken oder defekten Sicherungen. Reinigen Sie die Kette nach dem Einsatz und lagern Sie sie trocken und hängend.
