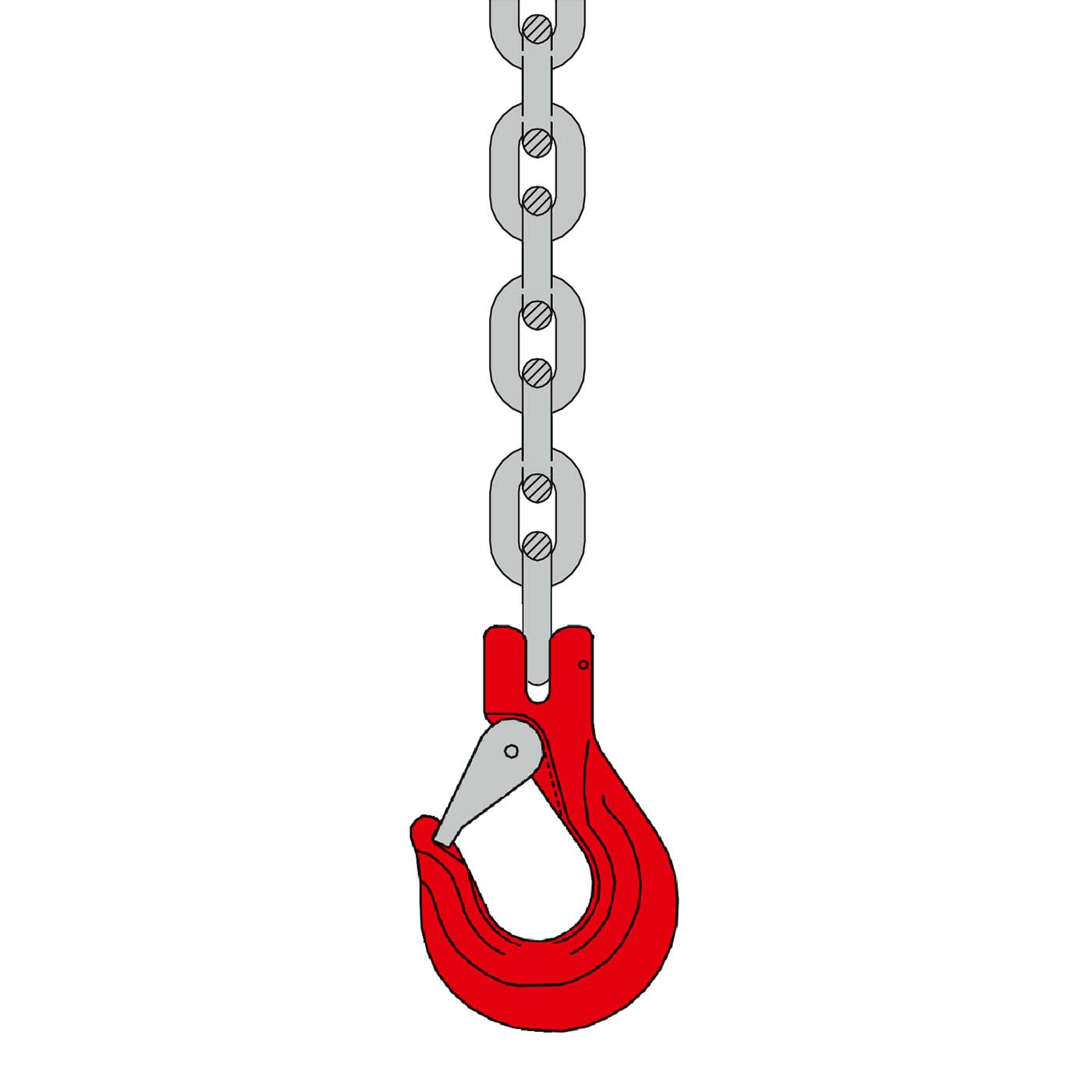

Kettengehänge, Güteklasse 8, SIKA-Gabelkopfhaken Typ GHS

Das Kettengehänge ist ein Anschlagmittel für den allgemeinen Kranbetrieb und mit SIKA-Gabelkopfhaken Typ GHS ausgestattet, also Lasthaken mit Sicherungsklappe. Es ist als Ein-, Zwei-, Drei- und Vierstranggehänge erhältlich. Kette und Beschläge von Waltermann sind in Güteklasse 8 ausgeführt, zu 100 % rissgeprüft und DGUV-zugelassen. Die Kette ist schwarz lackiert, Beschlag und Haken sind rot lackiert.

Legen Sie zuerst die Stranganzahl fest, dann Tragfähigkeit und Nutzlänge. Die Tragfähigkeiten reichen von 1.120 bis 11.200 kg, die Nutzlängen von 1.000 bis 7.000 mm, die Nenndicken von 6 bis 20 mm. Bei mehrsträngigen Gehängen hängt die Tragfähigkeit vom Neigungswinkel der Stränge ab. Die Nutzlänge ist der Abstand vom Aufhängeglied bis zum Hakengrund und sollte zur Lastgeometrie und zur Hakenhöhe des Krans passen.

Ein Gabelkopfhaken wird mit einer Gabel und einem Bolzen direkt am letzten Kettenglied befestigt, ein zusätzliches Verbindungsglied entfällt. Der SIKA-Gabelkopfhaken Typ GHS hat eine Sicherungsklappe, die das unbeabsichtigte Aushängen des Anschlagmittels verhindert. Die Blechsicherung ist verzinkt. Gabelkopfhaken bauen kürzer als Ösenhaken mit Verbindungsglied, was die Gesamtlänge des Gehänges verringert.

Von -40 °C bis 200 °C steht die volle Tragfähigkeit zur Verfügung. Zwischen 200 und 300 °C sind 90 % zulässig, zwischen 300 und 380 °C noch 75 %. Über 380 °C darf das Gehänge nicht verwendet werden. Bei Einsätzen mit erhöhten Temperaturen, etwa in Schmieden oder Gießereien, ist die reduzierte Tragfähigkeit vor dem Anschlagen zu berücksichtigen.

Ablegereif ist das Gehänge bei Rissen oder Anrissen, verbogenen oder gedehnten Kettengliedern, Verschleiß über das zulässige Maß, aufgeweitetem Hakenmaul, beschädigter Sicherungsklappe oder fehlendem Kennzeichnungsanhänger. Die regelmäßige Prüfung nimmt eine befähigte Person vor, zusätzlich ist vor jedem Einsatz eine Sichtkontrolle sinnvoll. Nach einer Überlastung oder stoßartigen Belastung ist das Gehänge unabhängig vom sichtbaren Zustand auszusondern.
