Zange für Ballen WBZ

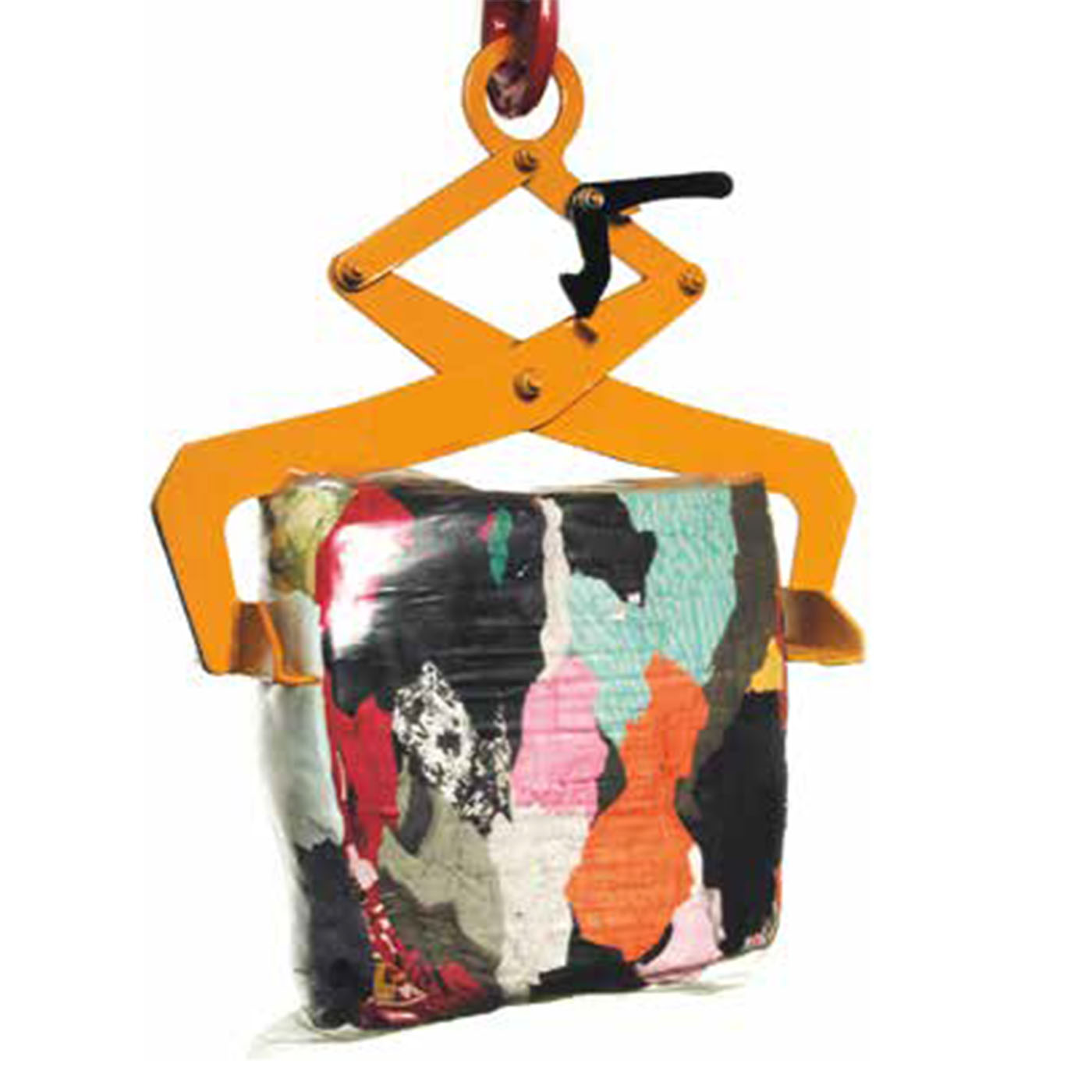

Die Zange WBZ von Nordgreif ist für den Transport von gepressten Papier- und Stoffballen, Kisten und Holzbohlen am Kran gedacht. Sie ist als einfache, robuste Scherenkonstruktion mit Offenhaltevorrichtung ausgeführt: Beim Anheben schließen die Arme durch das Lastgewicht und klemmen das Greifgut. Typische Einsatzorte sind Papierfabriken, Recyclingbetriebe, Textilverarbeitung und Holzlager.

Fünf Varianten mit Tragfähigkeiten von 250, 500 und 1.000 kg und Greifbereichen von 250 bis 500 mm, 300 bis 650 mm, 600 bis 1.000 mm und 800 bis 1.200 mm sind erhältlich. Der Greifbereich muss die Breite des Ballens oder der Kiste an der Greifstelle einschließen. Die Tragfähigkeit bezieht sich auf das Gewicht des schwersten Greifguts. Achten Sie darauf, dass das Greifgut über den gesamten Greifbereich fest genug für die Klemmkraft ist.

Bei einer Scherenzange sind die Arme so gelagert, dass der Zug am Kranhaken die Greifbacken zusammendrückt; je schwerer das Greifgut, desto größer die Klemmkraft. Die Offenhaltevorrichtung rastet beim Absetzen ein und hält die Zange geöffnet, damit sie vom Greifgut abgehoben und auf das nächste Teil aufgesetzt werden kann. Vor dem Anheben muss die Vorrichtung gelöst sein, sonst schließt die Zange nicht.

Ballen müssen fest gepresst und gebunden sein, damit sie unter der Klemmkraft nicht nachgeben oder auseinanderfallen. Kisten und Holzbohlen brauchen tragfähige Seitenflächen, an denen die Backen anliegen. Das Greifgut wird mittig gegriffen, damit es beim Anheben nicht kippt. Feuchte, glatte oder beschädigte Oberflächen verringern die Haltekraft; im Zweifel wird ein Probehub knapp über dem Boden ausgeführt.

Prüfen Sie vor jedem Einsatz Gelenke, Backen, Aufhängeöse und die Offenhaltevorrichtung auf Verschleiß, Risse, Verformung und Funktion. Mindestens jährlich ist eine Prüfung durch eine befähigte Person vorgeschrieben. Die Kennzeichnung mit Tragfähigkeit und Greifbereich muss lesbar bleiben. Niemand darf sich unter der schwebenden Last aufhalten, und die Zange darf nicht zum Ziehen oder Schleifen von Ballen verwendet werden.
