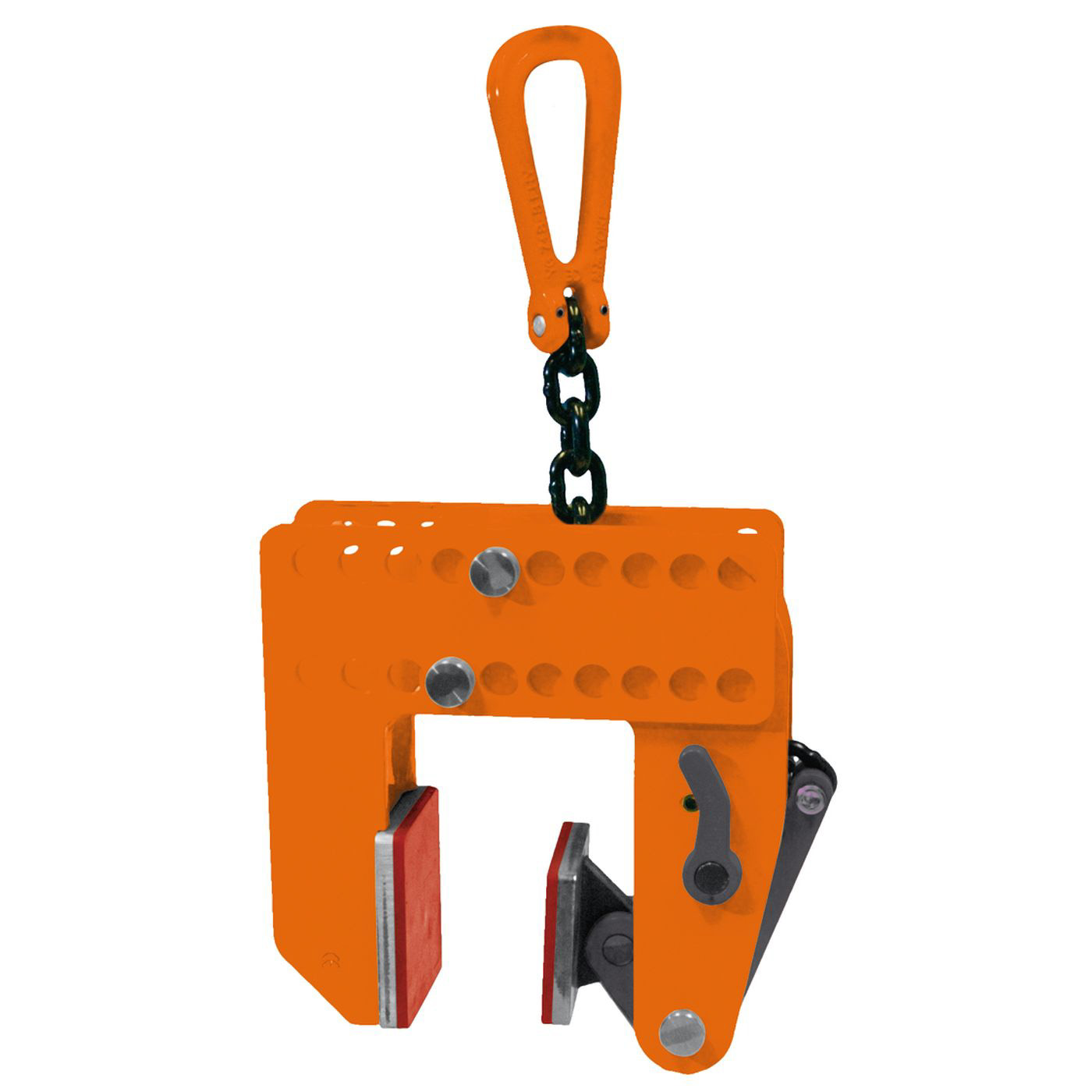

Hebeklemme, vertikal Typ VNMAW

Die Spezialklemme VNMAW hebt, senkt und transportiert Materialien, die keine Kerben vertragen. Ihre Klemmbacken haben eine Auflage aus Synthetikwerkstoff, die auf dem Transportgut keine Abdrücke hinterlässt. Sie eignet sich nach Angabe von pewag besonders für rostfreie Stähle wie Inox, Aluminiumbleche, Holz und Holzspanplatten. Die Klemme wird über eine hochfeste Kette mit Aufhängering in den Kranhaken eingehängt.

Die Klemme hat eine Tragfähigkeit von 500 kg und einen Greifbereich von 1 bis 180 mm Materialdicke. Die Greiftiefe beträgt 143 mm, die Bauhöhe 410 mm, die Aufhängeöse hat einen Durchmesser von 40 mm. Es gibt eine Ausführung, die durch die Verstellbarkeit der Maulöffnung einen großen Dickenbereich abdeckt. Anders als bei Zahnklemmen gilt für diesen Typ keine Mindesttragfähigkeit.

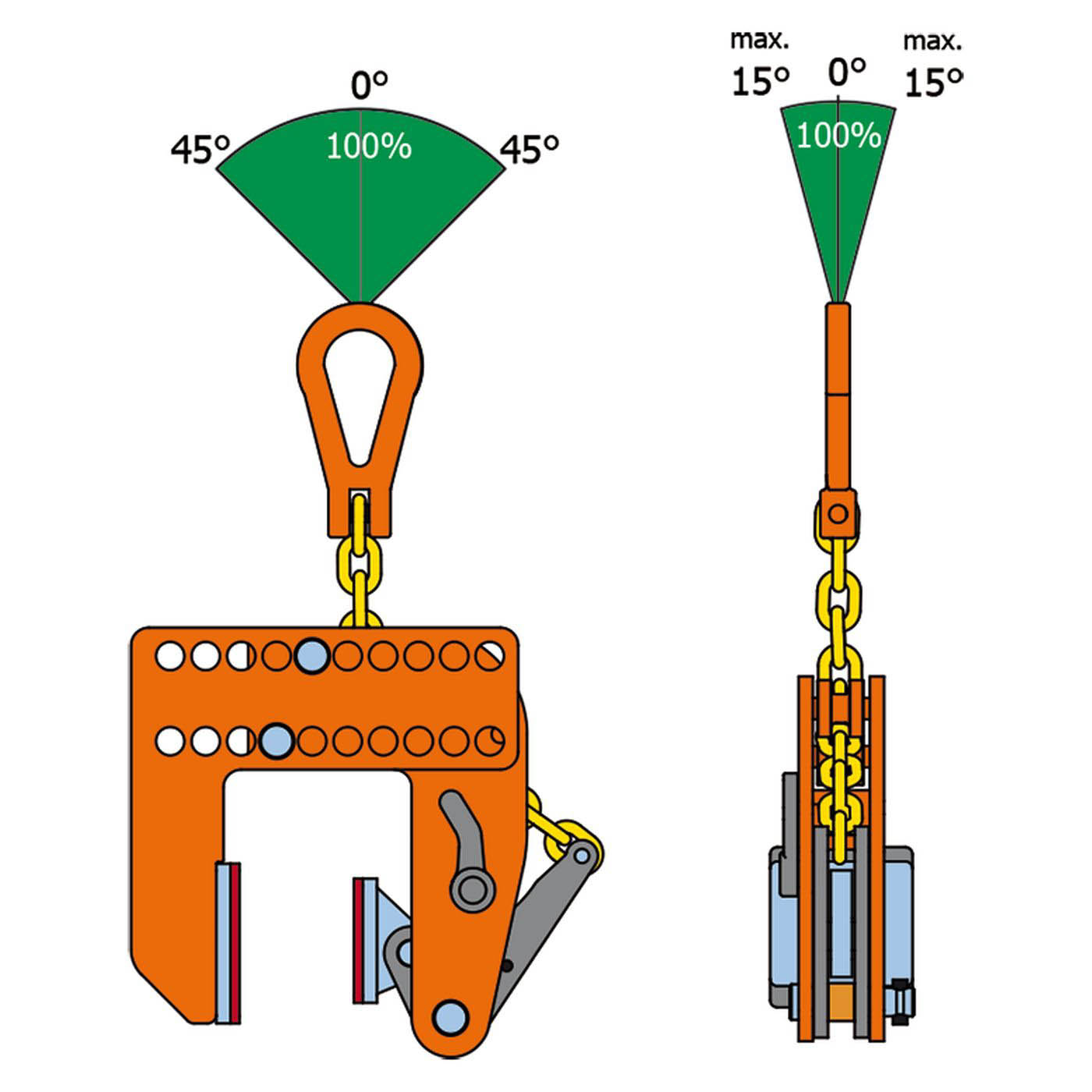

Die Maulöffnungsweite lässt sich in Schritten von 20 mm verstellen. Stellen Sie die Öffnung so ein, dass die Materialdicke innerhalb des eingestellten Bereichs liegt und beide Klemmbacken vollflächig anliegen. Nach dem Umstellen ist die Verriegelung der Einstellung zu kontrollieren. Durch die Verstellbarkeit deckt eine Klemme Materialien von 1 bis 180 mm Dicke ab, ohne dass mehrere Klemmen vorgehalten werden müssen.

Bei Hebeklemmen mit Zahnsegment erzeugt erst das Lastgewicht die nötige Klemmkraft, weshalb dort eine Mindestlast gilt. Die VNMAW arbeitet mit Klemmbacken und Synthetikauflage, die das Material reibschlüssig halten. Deshalb kann sie nach Herstellerangabe auch sehr leichte Teile bis hinunter zu geringen Gewichten sicher fassen. Die Obergrenze von 500 kg bleibt in jedem Fall verbindlich.

Prüfen Sie die Synthetikauflagen vor jedem Einsatz auf Verschleiß, Risse, Verhärtung und Verschmutzung durch Öl oder Fett, weil diese die Haftung verringern. Beschädigte Auflagen sind zu ersetzen. Kontrollieren Sie außerdem Kette, Aufhängering, Verstellmechanismus und Klemmkörper auf Verformung und Risse. Als Lastaufnahmemittel ist die Klemme regelmäßig durch eine befähigte Person zu prüfen.
