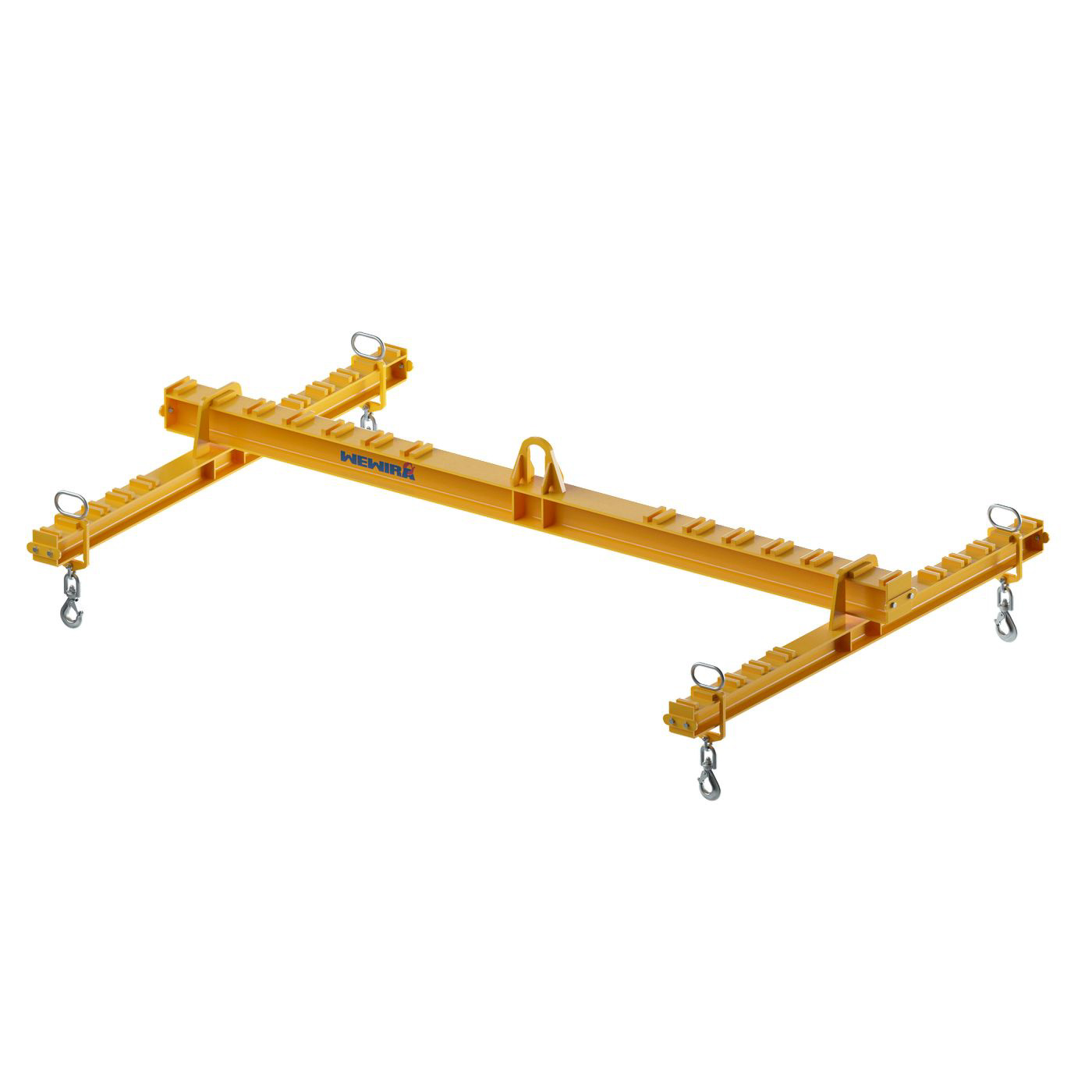

H-Traverse, mit 4 allseitig verstellbaren Wirbelhaken

Die H-Traverse Typ WHT hebt Lasten an vier Punkten, deren Länge und Breite variieren. Zwei verstellbare Quertraversen mit je zwei Wirbelhaken lassen sich entlang der Haupttraverse verschieben, die Haken entlang der Quertraversen. Sie eignet sich für das sichere und schonende Transportieren von Paletten, Behältern, Bauteilen und Maschinenteilen mit mittigem Schwerpunkt. Hersteller ist WEWIRA.

Es gibt 20 Varianten mit Tragfähigkeiten von 2.000 kg, 3.000 kg, 5.000 kg, 8.000 kg und 10.000 kg. Die Nutzlänge reicht je nach Variante von 1.000 bis 2.000 mm bis hin zu 1.500 bis 5.000 mm, die Nutzbreite von 496 bis 1.000 mm bis 1.000 bis 3.000 mm. Die Kranhakenöse misst 75 x 150 bis 130 x 250 mm. Wählen Sie nach Lastgewicht und den Abständen der Anschlagpunkte.

Die Wirbelhaken lassen sich entlang der Quertraversen verschieben und drehen sich um ihre Achse. So können die vier Anschlagpunkte in Länge und Breite an die Last angepasst werden, und die Anschlagmittel richten sich beim Anheben ohne Verdrehen aus. Die Rasterführung entlang Haupt- und Quertraversen hält die eingestellten Positionen. Nach dem Verstellen ist der sichere Sitz jeder Raste zu kontrollieren.

Die Traverse hängt an einer Kranhakenöse in der Mitte der Haupttraverse. Liegt der Schwerpunkt der Last nicht mittig, neigt sich die Traverse und die Last kann kippen oder einzelne Haken werden überlastet. Stellen Sie Quertraversen und Haken deshalb symmetrisch zum Schwerpunkt ein. Bei Lasten mit außermittigem Schwerpunkt ist eine Traverse mit verstellbarer Aufhängung erforderlich.

Als Lastaufnahmemittel ist die Traverse vor jedem Einsatz per Sichtkontrolle und regelmäßig durch eine befähigte Person zu prüfen. Achten Sie auf Verformung von Haupt- und Quertraversen, Risse an Schweißnähten, Verschleiß an Rasterführungen und Bolzen sowie funktionierende Sicherungen und leichtgängige Drehlager der Wirbelhaken. Die Kennzeichnung der Tragfähigkeit muss lesbar bleiben.
