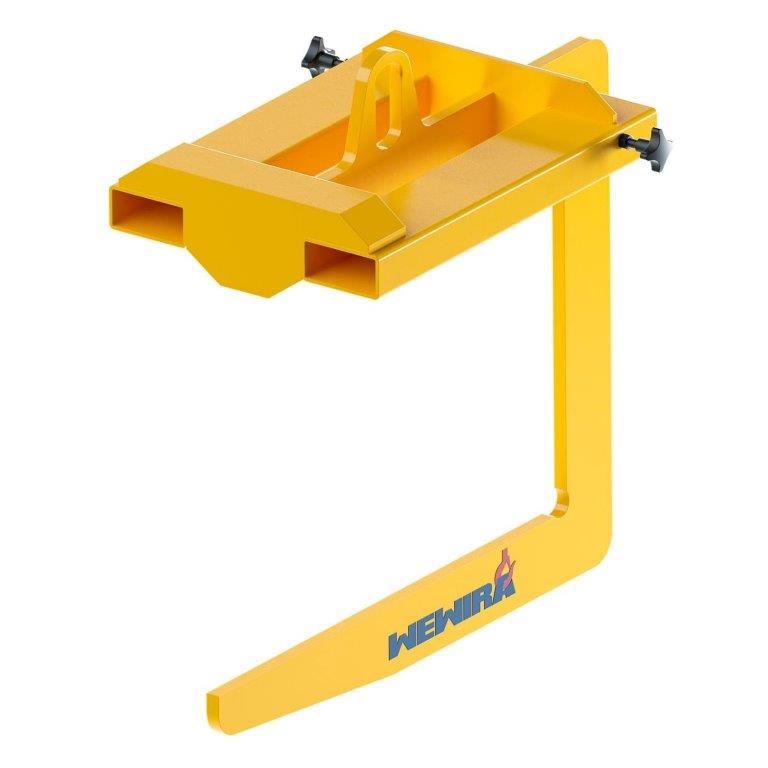

Stapler-Coil-Haken mit Aufhänge-Öse

Der Stapler-Coil-Haken kommt dort zum Einsatz, wo keine Krananlage vorhanden ist oder im Außenbereich gearbeitet wird. Er wird auf die Gabelzinken aufgeschoben und nimmt Coils mit dem Zinken im Coil-Auge auf. Der Haken von WEWIRA steht in drei Tragfähigkeiten von 2.000, 3.000 und 5.000 kg zur Verfügung.

Drei Varianten decken Tragfähigkeiten von 2.000, 3.000 und 5.000 kg ab. Die Zinken-Nutzlänge beträgt 1.000 mm, die Nutzhöhe 700 mm. Die Zinken-Nutzlänge muss die Coil-Breite aufnehmen, die Nutzhöhe muss zum Innendurchmesser des Coils passen. Für Coils über 5.000 kg oder abweichende Maße bietet sich der C-Haken für den Kranbetrieb aus dem Sortiment an.

Die Aufhängeöse ermöglicht es, den Coil-Haken zusätzlich an einem Kranhaken aufzunehmen. Damit lässt sich das gleiche Gerät am Stapler und am Kran verwenden, etwa wenn Coils im Freien mit dem Stapler abgeladen und in der Halle mit dem Kran weitertransportiert werden. Beim Kranbetrieb ist auf die waagerechte Lage des Zinkens zu achten.

Das Eigengewicht des Coil-Hakens und die Lage des Coils auf dem Zinken vergrößern den Lastschwerpunktabstand des Staplers und verringern dessen Resttragfähigkeit. Die Tragfähigkeit des Hakens allein ist deshalb nicht maßgebend. Prüfen Sie das Tragfähigkeitsdiagramm des Staplers mit angebautem Coil-Haken, und fahren Sie mit aufgenommenem Coil nur mit abgesenktem Zinken und angemessener Geschwindigkeit.

Stapler-Coil-Haken sind Anbaugeräte und regelmäßig durch eine befähigte Person zu prüfen. Zu kontrollieren sind Zinken und Innenradien auf Risse, Verformung und Verschleiß, die Einfahrtaschen und Sicherungen gegen Abrutschen sowie die Aufhängeöse. Für die Lagerung sollte der Haken so abgestellt werden, dass er nicht umkippen oder abgleiten kann.
