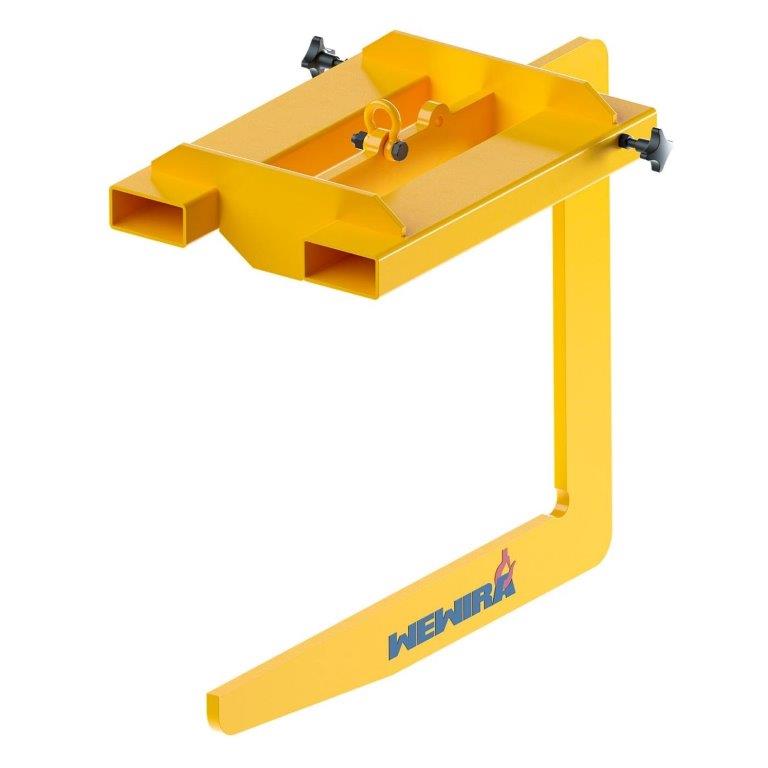

Stapler-Coil-Haken mit Schäkel-Öse

Der Stapler-Coil-Haken von WEWIRA kommt dort zum Einsatz, wo keine Krananlage vorhanden ist oder im Außenbereich gearbeitet wird. Er wird auf die Gabelzinken des Staplers aufgeschoben und nimmt Coils, Rollen oder Spulen über den Tragdorn auf. Die Schäkel-Öse erlaubt zusätzlich das Anschlagen von Lasten über einen Schäkel und ein Anschlagmittel.

Vier Varianten decken Tragfähigkeiten von 1.000, 2.000, 3.000 und 5.000 kg ab. Die Nutzlänge der Zinkenaufnahme beträgt 800 oder 1.000 mm, die Nutzhöhe 700 mm. Für die Auswahl sind das Gewicht des schwersten Coils, der Kerndurchmesser und die Coilbreite maßgeblich, dazu die Resttragfähigkeit des Staplers einschließlich des Eigengewichts des Anbaugeräts.

Das Anbaugerät muss vollständig auf beiden Gabelzinken sitzen und gegen Verrutschen gesichert sein. Der Coil ist so aufzunehmen, dass sein Schwerpunkt mittig auf dem Dorn liegt und der Haken nicht kippt. Die Resttragfähigkeit des Staplers verringert sich durch das Eigengewicht und den Lastschwerpunktabstand des Hakens, was im Tragfähigkeitsdiagramm des Staplers zu prüfen ist.

Stapler-Anbaugeräte sind regelmäßig durch eine befähigte Person zu prüfen. Kontrolliert werden Tragdorn, Zinkenaufnahme und Schweißnähte auf Risse, Verformung und Verschleiß, die Sicherung gegen Verrutschen auf Funktion und die Schäkel-Öse auf Abrieb. Vor jedem Einsatz erfolgt eine Sichtkontrolle durch den Fahrer, die Kennzeichnung mit Tragfähigkeit muss lesbar sein.
