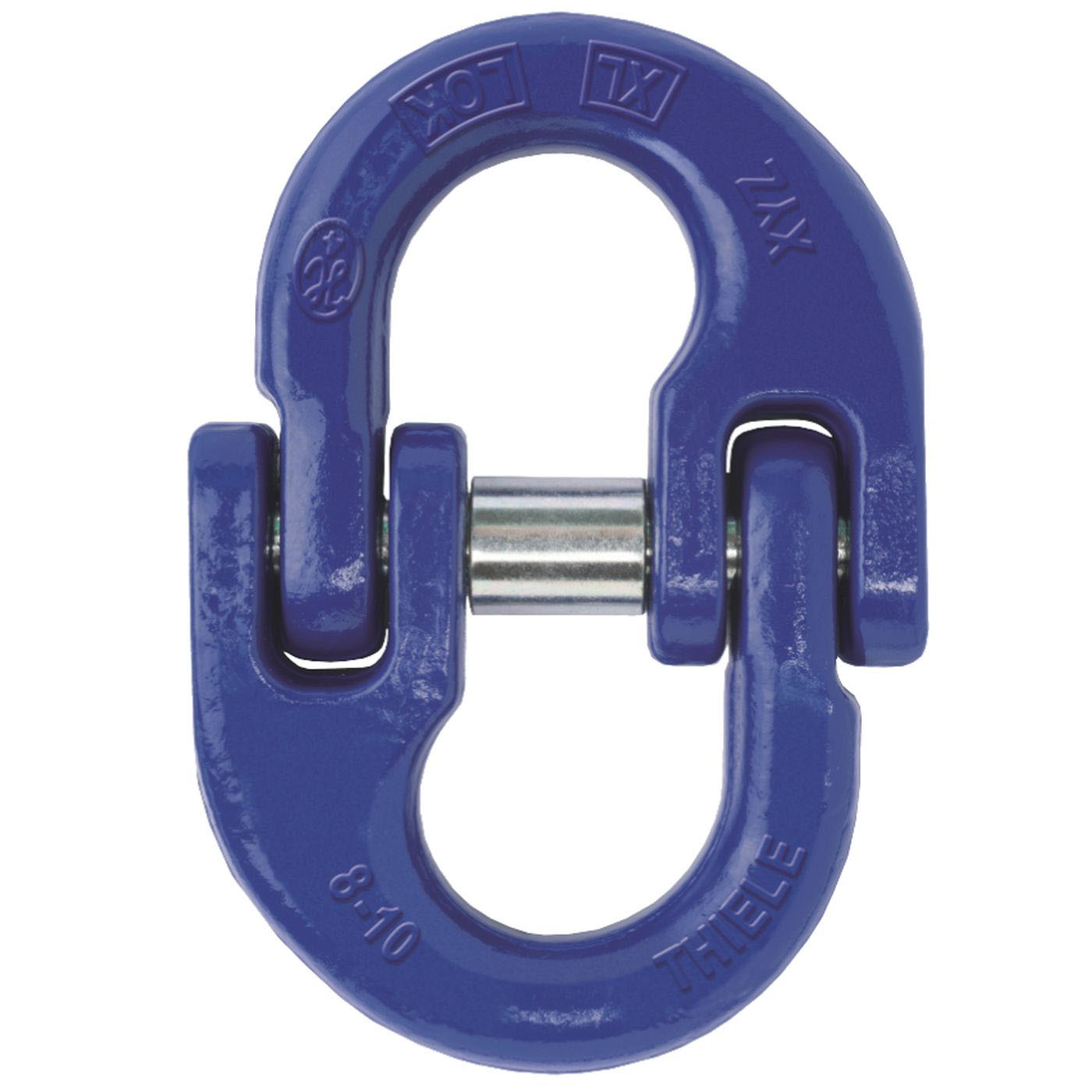

Kettenverbindungsglied XL-LOK

Das XL-LOK Kettenverbindungsglied TWN 1820 von Thiele verbindet Kettenstränge miteinander oder mit Beschlägen wie Haken und Aufhängegliedern. Es ist zum sicheren Heben, Bewegen und Anschlagen von Lasten vorgesehen und in Güteklasse 10 ausgeführt. Das Bauteil ist zu 100 % rissgeprüft und verfügt über eine DGUV-Zulassung.

Das Verbindungsglied ist in sechs Größen für die Kettennenndicken 6, 8, 10, 13, 16 und 22 mm erhältlich. Die Tragfähigkeiten reichen von 1.400 bis 19.000 kg. Wählen Sie das Verbindungsglied nach der Nenndicke der Kette der Güteklasse 10, die Sie verbinden möchten. Nenndicke und Güteklasse von Kette und Verbindungsglied müssen übereinstimmen, sonst gilt die angegebene Tragfähigkeit nicht.

Die Tragfähigkeiten sowie die Herstellungs- und Prüfanforderungen des XL-LOK basieren auf der Norm DIN EN 1677-1, allerdings mit einer um 25 % höheren Tragfähigkeit als dort für die jeweilige Nenngröße vorgesehen. Grundlage dafür ist die Werknorm TWN 1820 von Thiele. Für den Anwender bedeutet das: Bei gleicher Nenndicke trägt das Verbindungsglied mehr als ein Standardglied nach Norm.

Ja. Für das XL-LOK Verbindungsglied sind Ersatzteilsets nach TWN 1921 erhältlich. Damit lassen sich die Verschleißteile tauschen, ohne das komplette Verbindungsglied zu ersetzen. Verwenden Sie ausschließlich die vom Hersteller vorgesehenen Ersatzteile in der passenden Nenngröße, sonst gilt die angegebene Tragfähigkeit nicht mehr und das Bauteil darf nicht weiter eingesetzt werden.

Verbindungsglieder werden mit dem gesamten Gehänge vor jedem Einsatz per Sichtkontrolle und regelmäßig durch eine befähigte Person geprüft. Achten Sie auf Risse, Verformungen, Verschleiß an den Auflageflächen und auf den festen Sitz des Bolzens und seiner Sicherung. Ein Verbindungsglied mit losem oder beschädigtem Bolzen darf nicht weiterverwendet werden.
