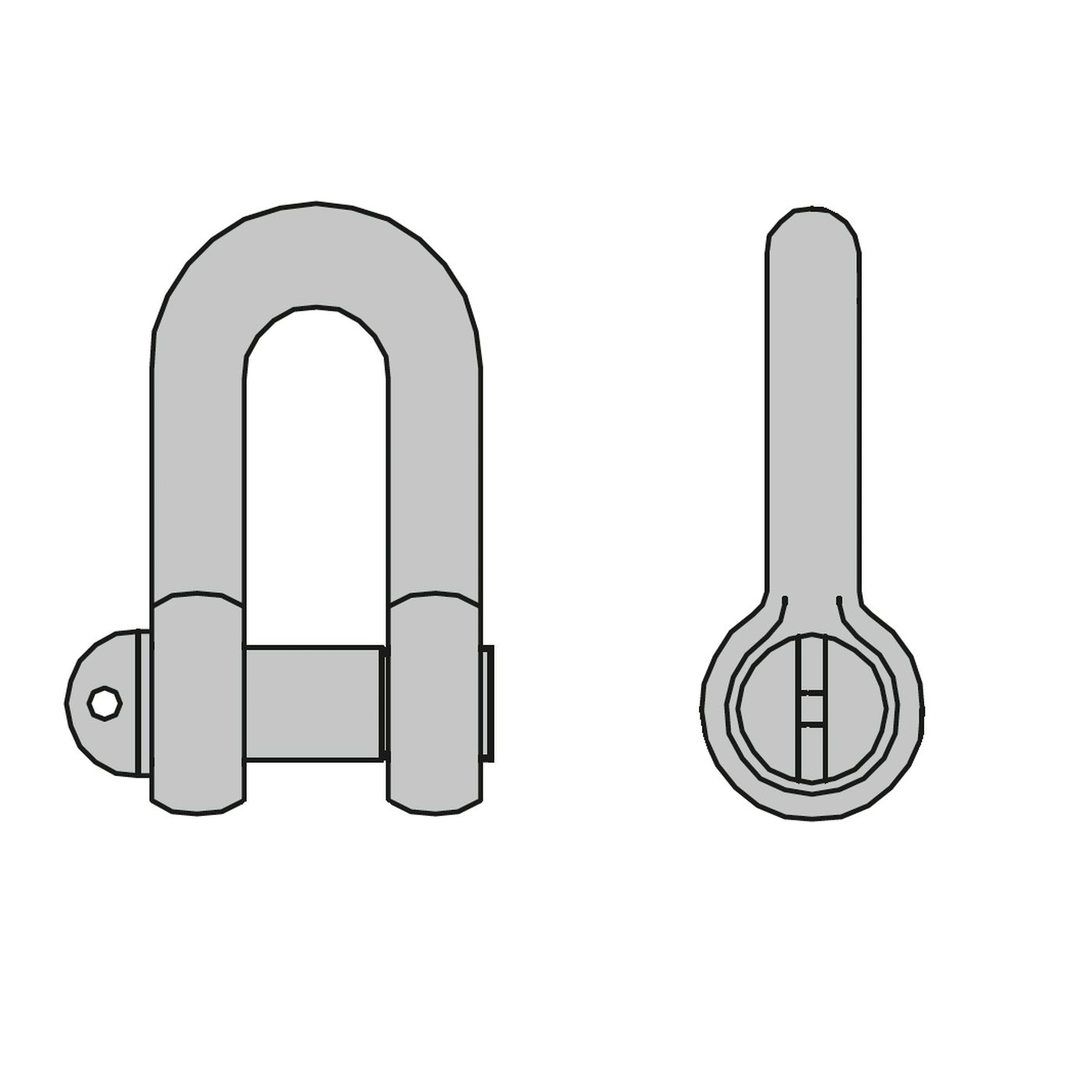

Schäkel ähnlich DIN 82101, Form A mit Augbolzen, verzinkt

Der gerade Schäkel von Waltermann verbindet Anschlagmittel mit Anschlagpunkten oder untereinander, etwa ein Hebeband mit einer Öse oder eine Kette mit einem Ring. Form A bezeichnet die gerade Bauform mit parallelen Schenkeln, der Augbolzen wird ohne Werkzeug eingeschraubt und über sein Auge festgezogen. Die Verzinkung schützt vor Korrosion.

Das Sortiment umfasst 19 Varianten mit Tragfähigkeiten von 100 bis 10.000 kg, unter anderem 250, 630, 1.600, 3.150 und 6.300 kg. Wählen Sie den Schäkel nach der schwersten zu hebenden Last und prüfen Sie zusätzlich, ob die lichte Weite zum Anschlagpunkt und zum Endbeschlag des Anschlagmittels passt.

Der Schäkel wird in Längsrichtung belastet: Die Last hängt im Bügel, das Anschlagmittel oder der Anschlagpunkt sitzt am Bolzen. Der Bolzen ist vollständig einzuschrauben und handfest anzuziehen. Seitliche Belastung, Zug an den Schenkeln oder Belastung mit teilweise eingeschraubtem Bolzen mindern die Tragfähigkeit und sind unzulässig.

Geprüft werden Bügel und Bolzen auf Verformung, Risse, Kerben, aufgeweitete Schenkel und Gewindeschäden. Ein Bolzen, der sich nicht mehr vollständig einschrauben lässt oder Spiel hat, ist ein Ablegegrund. Ebenso müssen Kennzeichnung und Tragfähigkeitsangabe lesbar sein. Vor jedem Einsatz erfolgt eine Sichtkontrolle, regelmäßig eine Prüfung durch eine befähigte Person.
