Schäkel Form C

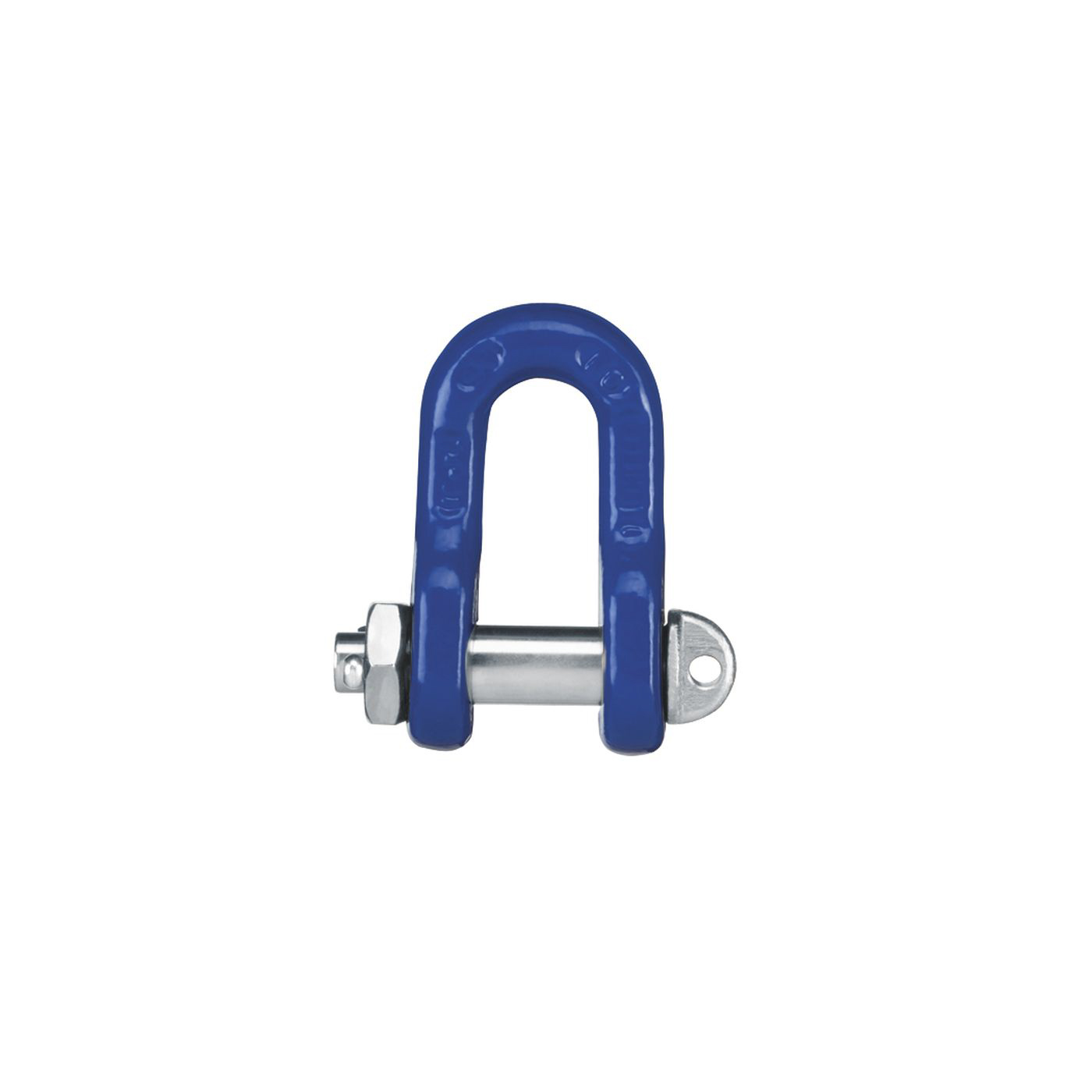

Der Schäkel Form C TWN 1871 von Thiele verbindet Anschlagmittel wie Ketten, Hebebänder oder Rundschlingen mit Anschlagpunkten, Ösen oder Bauteilen. Die Abmessungen entsprechen DIN 82101. Geliefert wird er mit verzinktem Bolzen, Mutter und Splint, so dass die Verbindung gegen unbeabsichtigtes Lösen gesichert ist. Der Schäkel ist konturenfrei geschmiedet, zu 100 % rissgeprüft und besitzt eine DGUV-Zulassung.

Der Schäkel ist in 4 Größen erhältlich: Nenndicke 10 mm mit 4.000 kg, 13 mm mit 6.700 kg, 16 mm mit 10.000 kg und 22 mm mit 19.000 kg Tragfähigkeit. Er gehört zur Güteklasse 10. Wählen Sie die Größe nach der Last je Strang und prüfen Sie, ob Bügelweite und Bolzendurchmesser zu Öse oder Anschlagpunkt passen.

Bolzen mit Mutter und Splint eignen sich für Verbindungen, die längere Zeit bestehen bleiben oder bei denen sich die Last am Bolzen bewegen kann, etwa in Traversen oder an Kranzketten. Der Splint verhindert, dass sich die Mutter durch Vibration oder Drehbewegung löst. Für häufig geöffnete Verbindungen ist ein Schraubbolzen praktischer, für dauerhafte Verbindungen ist die gesicherte Ausführung sicherer.

Güteklasse 10 bezeichnet Bauteile mit höherer Tragfähigkeit als Güteklasse 8 bei gleicher Nenndicke. Der Schäkel Form C trägt bei 16 mm Nenndicke 10.000 kg. In einem Anschlagmittel sollten alle Bauteile zur selben Güteklasse gehören, weil die Tragfähigkeit des Systems immer durch das schwächste Teil begrenzt wird. Die Güteklasse erkennen Sie an der Kennzeichnung auf dem Bauteil.

Kontrollieren Sie Bügel, Bolzen, Mutter und Splint per Sichtprüfung auf Risse, Verformung, Aufweitung, Verschleiß und Korrosion. Der Splint muss vorhanden und korrekt umgebogen sein, die Mutter vollständig aufgeschraubt. Belasten Sie den Schäkel nur in Zugrichtung zwischen Bolzen und Bügelrücken. Die regelmäßige Prüfung durch eine befähigte Person ist vorgeschrieben; bei Schäden oder nach Überlastung ist der Schäkel abzulegen.
