Kettengehänge, Güteklasse 10, Schlupfhaken KHSW mit Verkürzungs-Fix-haken

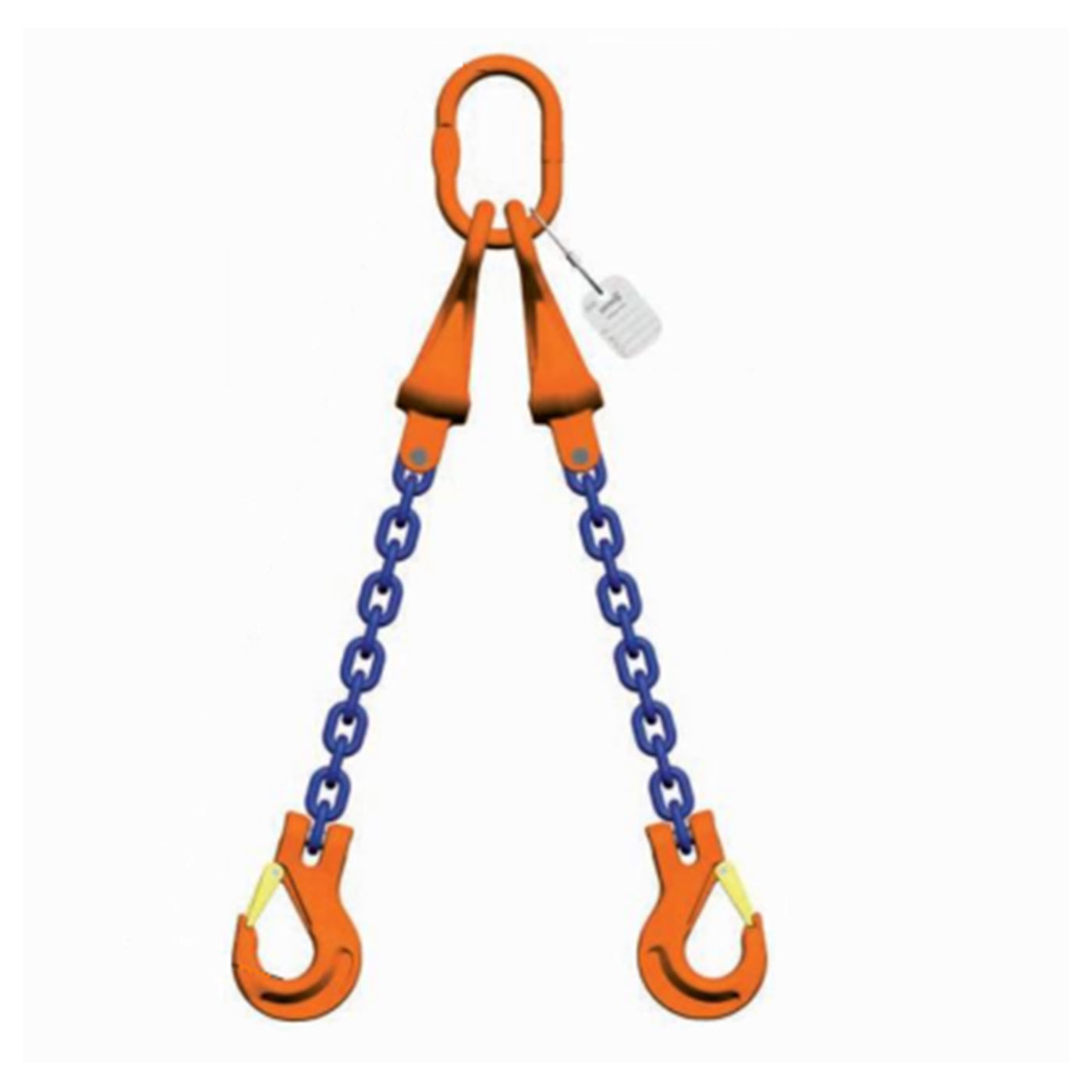

Das Kettengehänge der Güteklasse 10 ist für das Anschlagen schwerer Lasten am Kran vorgesehen, wenn hohe Tragfähigkeit bei geringem Eigengewicht gefragt ist. Es wird als Einstrang, Zweistrang oder Vierstrang angeboten. Jeder Strang endet in einem Schlupfhaken KHSW und ist mit einem Verkürzungs-Fix-Haken ausgestattet. Gegenüber der Güteklasse 8 bietet die Kette bei gleicher Nenndicke 25 % mehr Tragfähigkeit und rund 30 % weniger Gewicht.

Das Gehänge gibt es in 273 Varianten. Sie wählen die Strangzahl (Einstrang, Zweistrang, Vierstrang), die Nenndicke von 5 bis 16 mm und die Nutzlänge von 1.000 bis 7.000 mm. Daraus ergeben sich Tragfähigkeiten von 1.000 kg bis 10.000 kg. Entscheidend sind die schwerste Last, die Anzahl der Anschlagpunkte und der Neigungswinkel der Stränge, der die Tragfähigkeit bei Mehrstranggehängen reduziert.

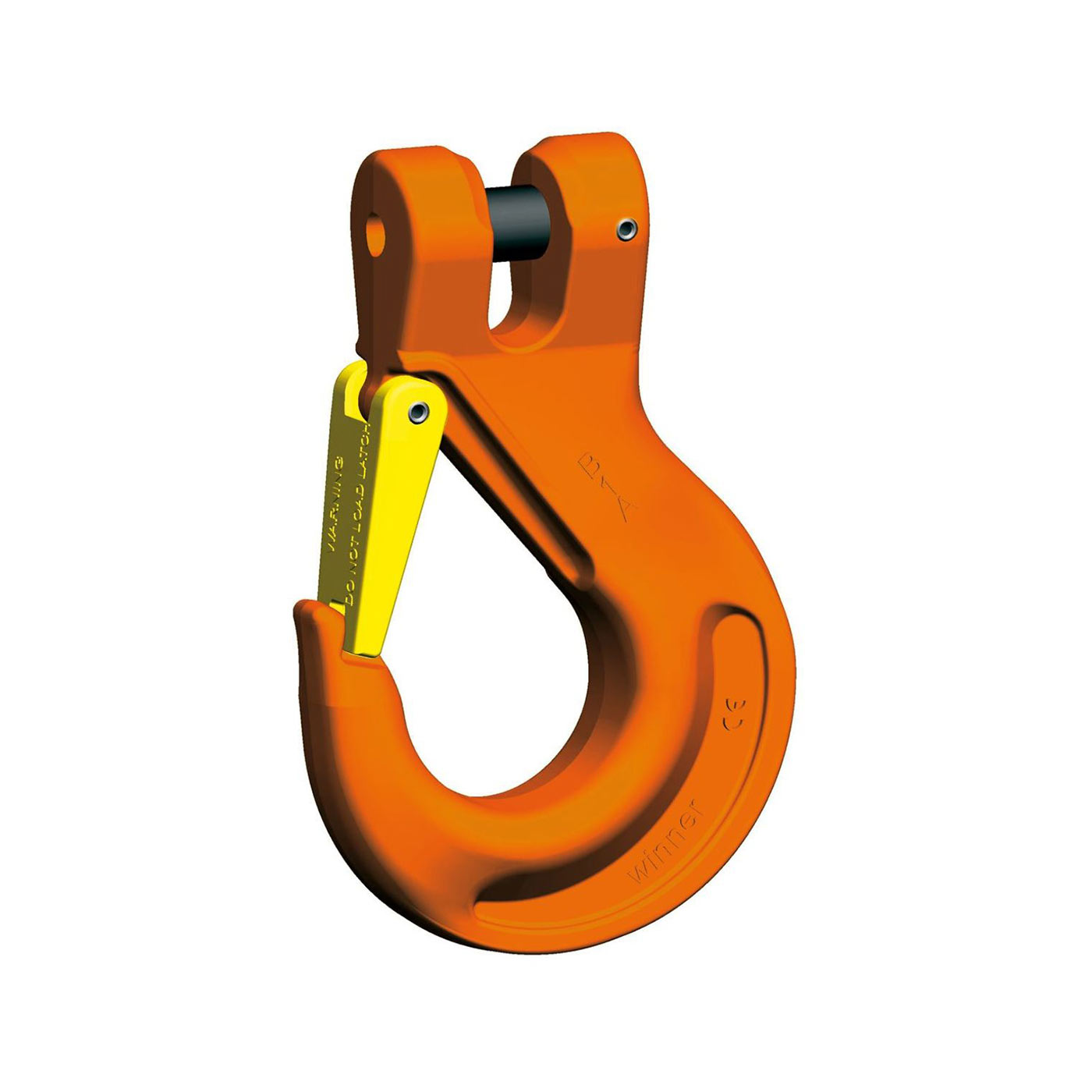

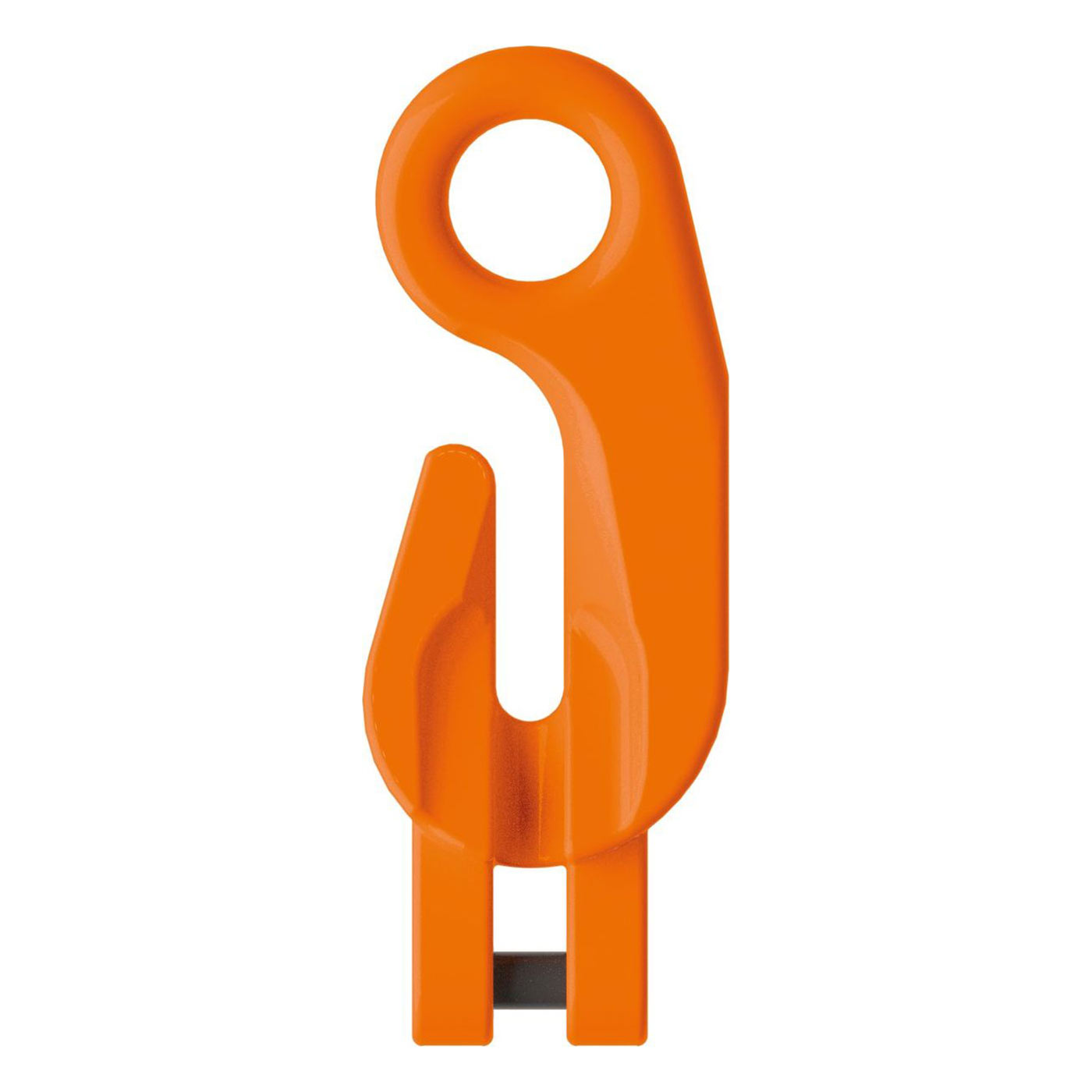

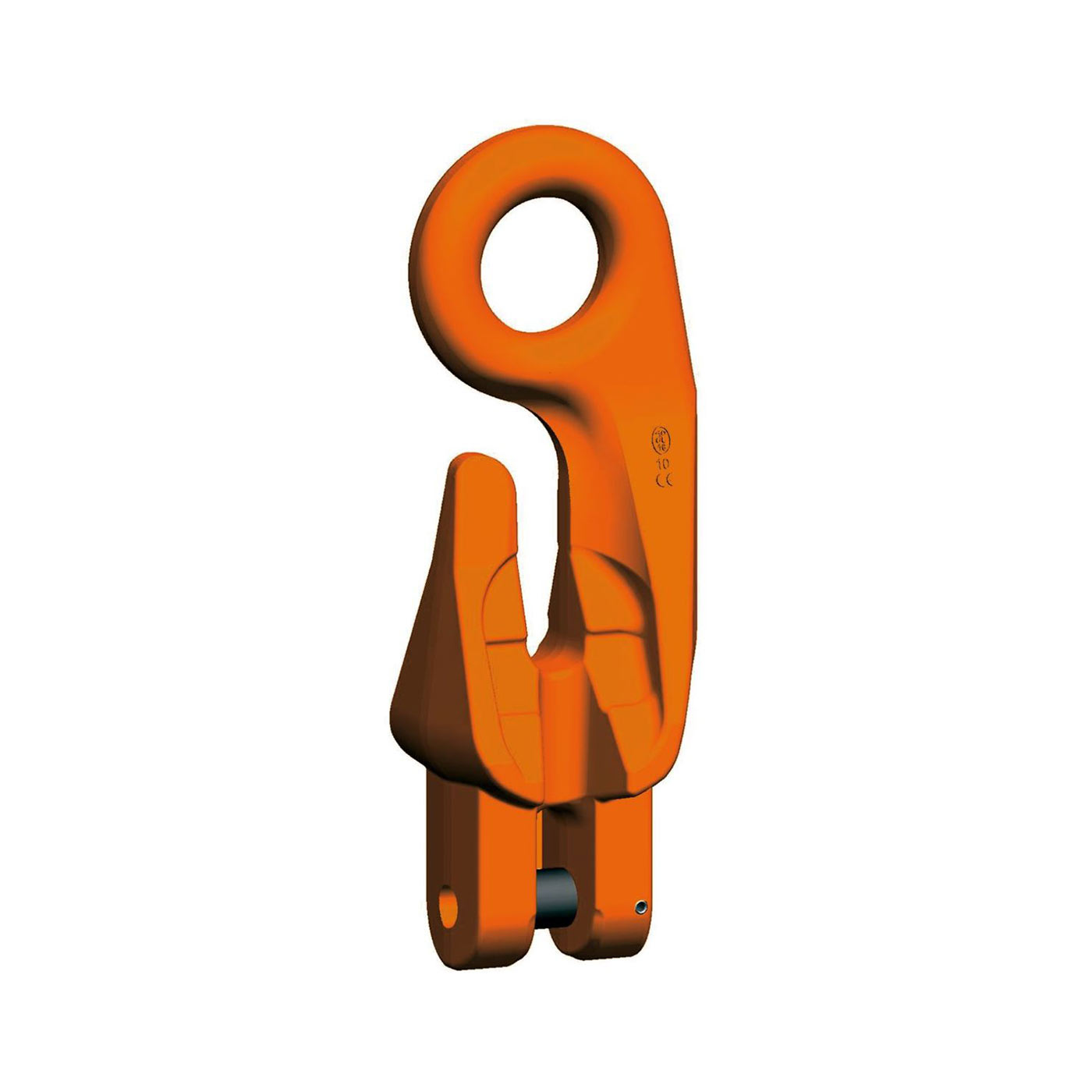

Ein Schlupfhaken wird in die Kette eingehängt und lässt den Strang als Schlinge im Schnürgang um die Last legen. So lassen sich Lasten ohne eigenen Anschlagpunkt greifen. Der Verkürzungs-Fix-Haken verkürzt den einzelnen Strang, um die Last auszurichten oder ungleiche Anschlagpunkte auszugleichen. Nach Angabe von pewag bietet dieses System zusätzliche Sicherheit gegenüber Verkürzungsklauen, weil eine falsch eingehängte Kette ausgeschlossen wird.

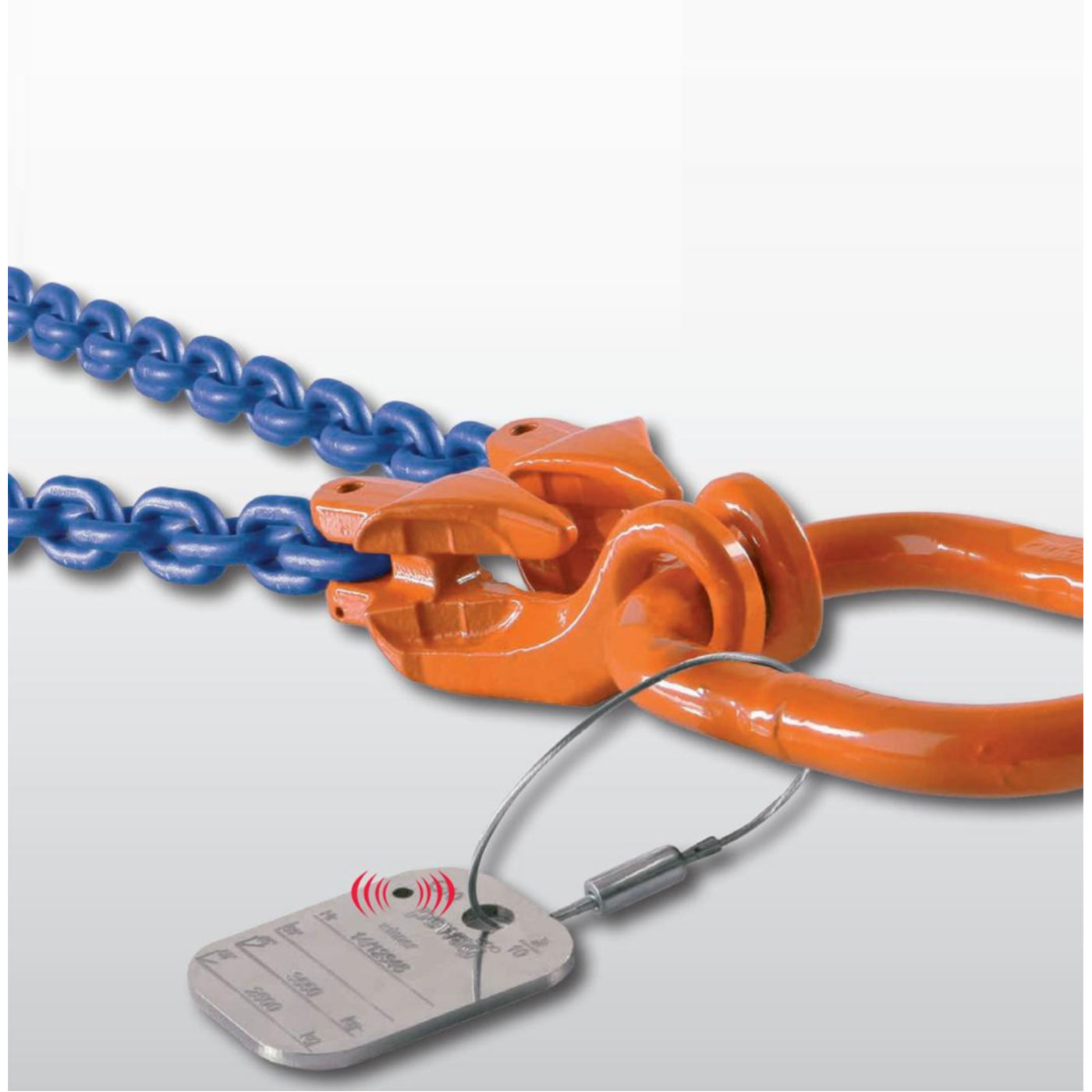

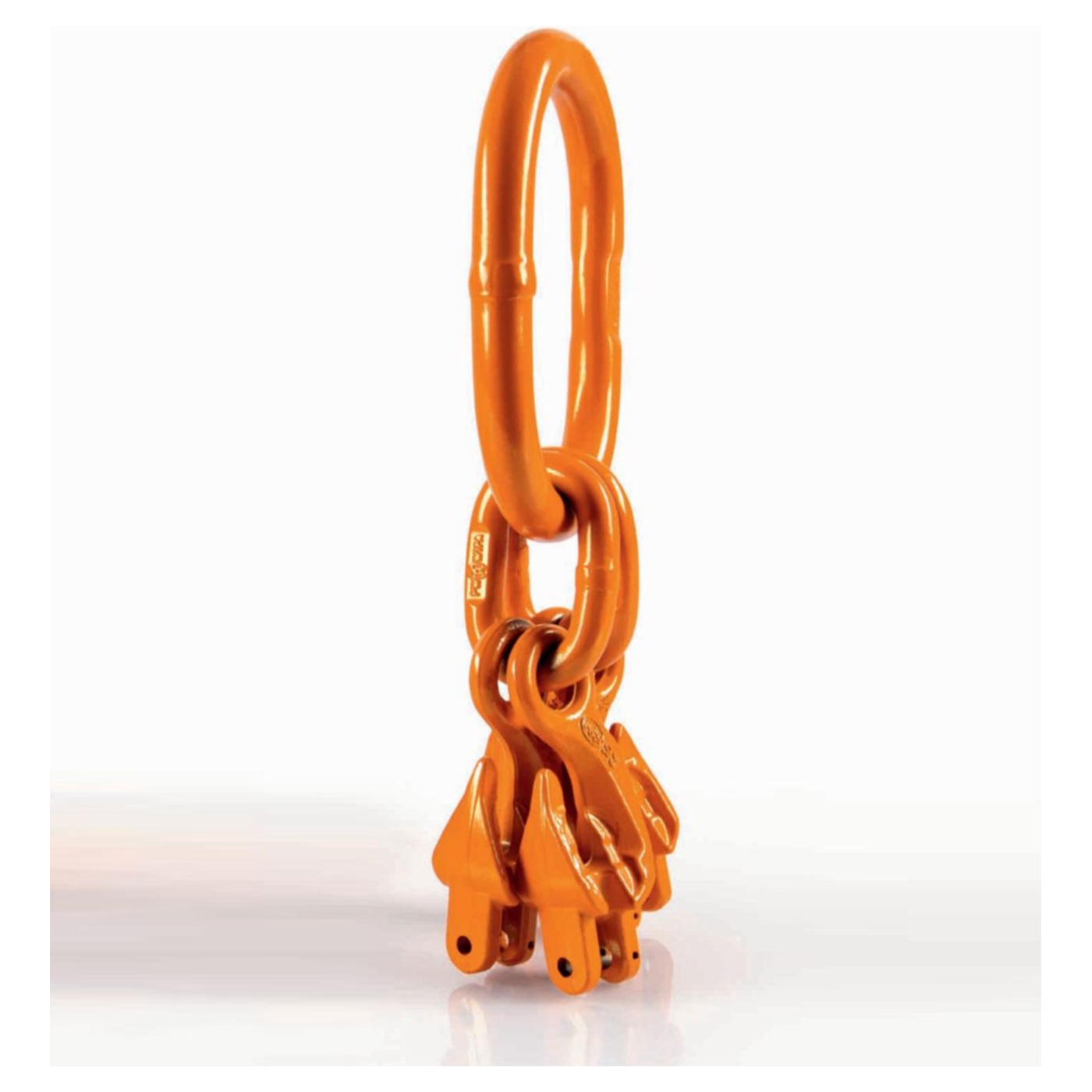

Sämtliche Komponenten entsprechen EN 1677-1, -2, -3 oder -4. Die Kette entspricht EN 818-2 mit höherer Tragfähigkeit beziehungsweise PAS 1061 bis 16 mm Nenndicke sowie der Maschinenrichtlinie. Jedes Kettenglied ist mit W gekennzeichnet, ein Code auf Ketten und Komponenten ermöglicht die Rückverfolgbarkeit zu allen Produktionsdaten. Die Beschläge sind orange pulverbeschichtet, damit die Güteklasse 10 auf einen Blick erkennbar ist.

Bei gleicher Nenndicke trägt die Güteklasse 10 25 % mehr. Für viele Lastbereiche kann deshalb eine Dimension kleiner gewählt werden, was rund 30 % Gewicht spart und das Handling erleichtert. Die höhere Festigkeit führt nach Herstellerangabe zu längerer Lebensdauer. Wenn Sie ein bestehendes Gehänge der Güteklasse 8 ersetzen, prüfen Sie, ob die kleinere Nenndicke in Ihre Haken und Anschlagpunkte passt.

Vor jedem Einsatz erfolgt eine Sichtkontrolle auf Verformung, Risse, Kerben, gedehnte Glieder und Verschleiß an Haken und Verkürzern. Zusätzlich ist eine regelmäßige Prüfung durch eine befähigte Person vorgeschrieben. Achten Sie darauf, dass der Anhänger mit Tragfähigkeitsangaben lesbar bleibt und die Schlupfhaken frei laufen. Ablegereife Stränge oder Beschläge werden ersetzt. Der Rückverfolgbarkeitscode hilft, Ersatzteile eindeutig zuzuordnen.
