Kettengehänge, Güteklasse 12, Schlupfhaken KHSWP

Das pewag Kettengehänge der Güteklasse 12 ist für das Anschlagen schwerer Lasten am Kran gedacht, wenn eine leichtere Kette mit hoher Tragfähigkeit gewünscht ist. Die Güteklasse 12 bietet laut Hersteller mindestens 50 % mehr Tragfähigkeit als Güteklasse 8, sodass eine kleinere Kettendimension und ein geringeres Gehängegewicht möglich sind. Der Profilquerschnitt der Kette erhöht die Beständigkeit gegen Kantenbelastung. Jeder Strang endet in einem Schlupfhaken KHSWP.

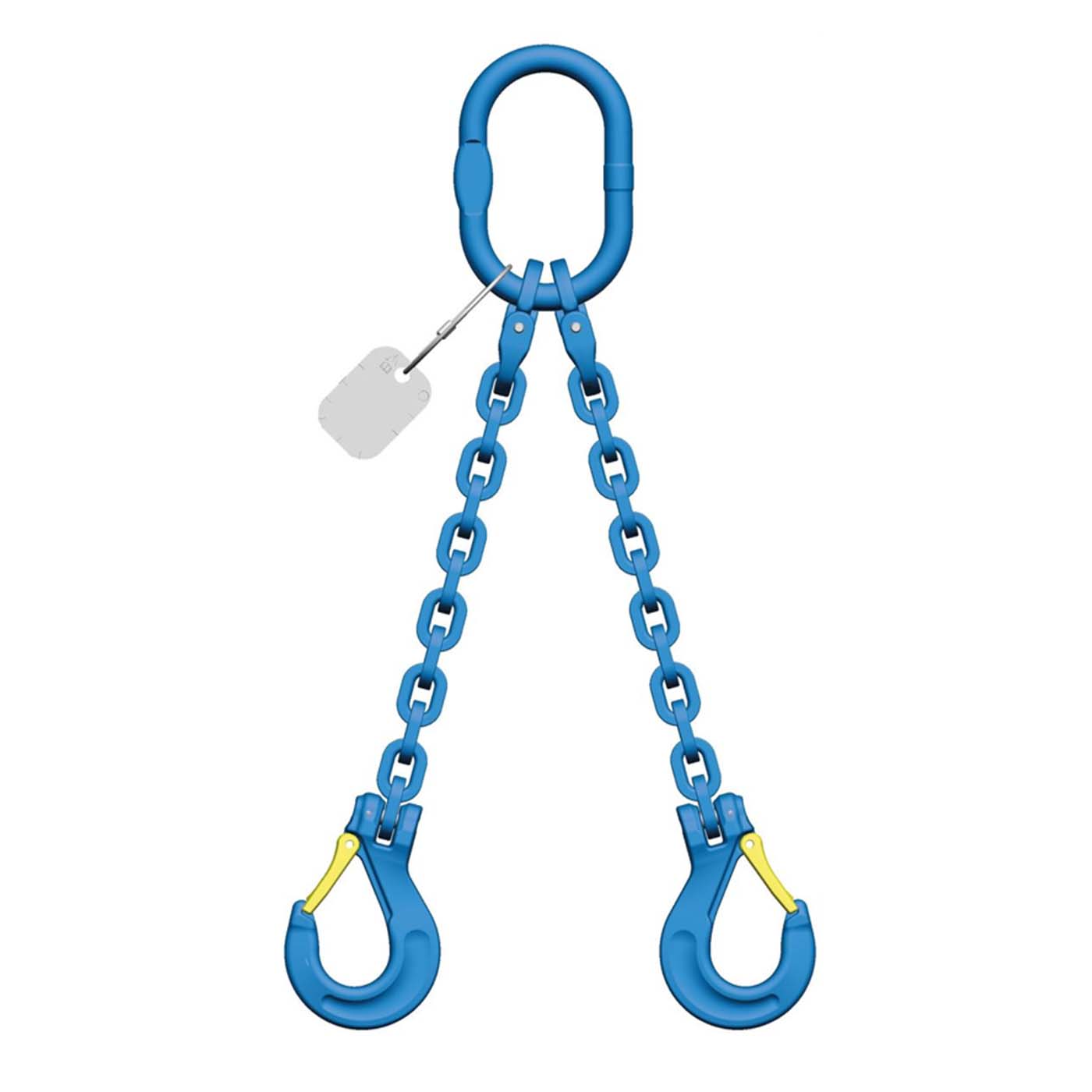

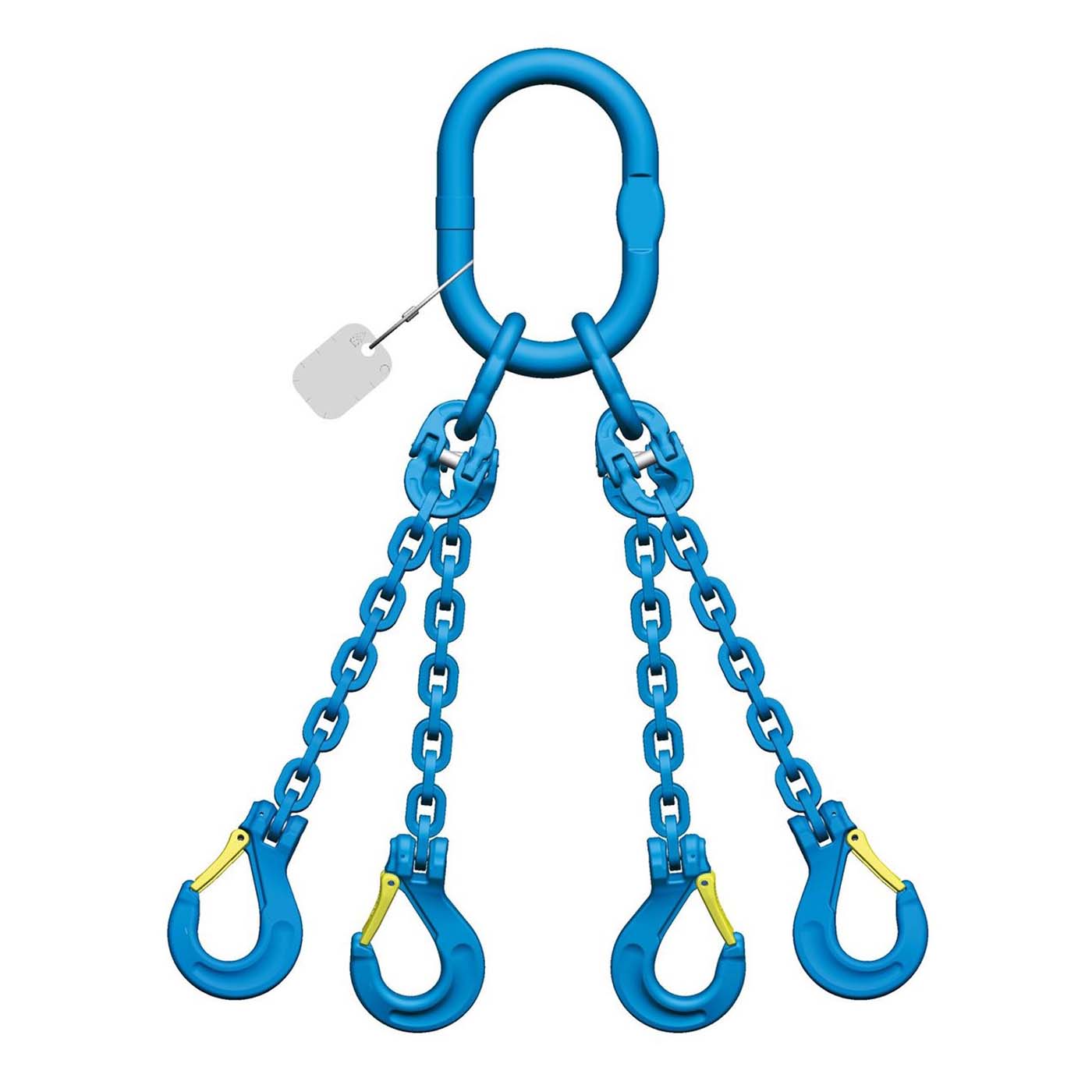

Das Gehänge wird in 260 Varianten konfiguriert: als Einstrang, Zweistrang, Dreistrang oder Vierstrang, mit Kettennenndicken 7, 8, 10, 13 und 16 mm, Nutzlängen von 1.000 bis 7.000 mm in Schritten von 500 mm und Tragfähigkeiten von 2.360 bis 26.500 kg. Wählen Sie zuerst die Stranganzahl nach den Anschlagpunkten der Last, dann die Nenndicke nach der benötigten Tragfähigkeit im vorgesehenen Neigungswinkel und zuletzt die Nutzlänge.

Güteklasse 12 bezeichnet Hochleistungsketten mit deutlich höherer Festigkeit als Güteklasse 8. Bei gleicher Nenndicke trägt die Kette laut pewag mindestens 50 % mehr, oder bei gleicher Last kann eine dünnere, leichtere Kette eingesetzt werden. Die Kette hat eine BG-Zulassung in Güteklasse 12. Alle Bauteile des Gehänges, also Aufhängeglied, Kette und Haken, müssen zu dieser Güteklasse gehören; Komponenten der Güteklasse 8 dürfen nicht gemischt eingebaut werden.

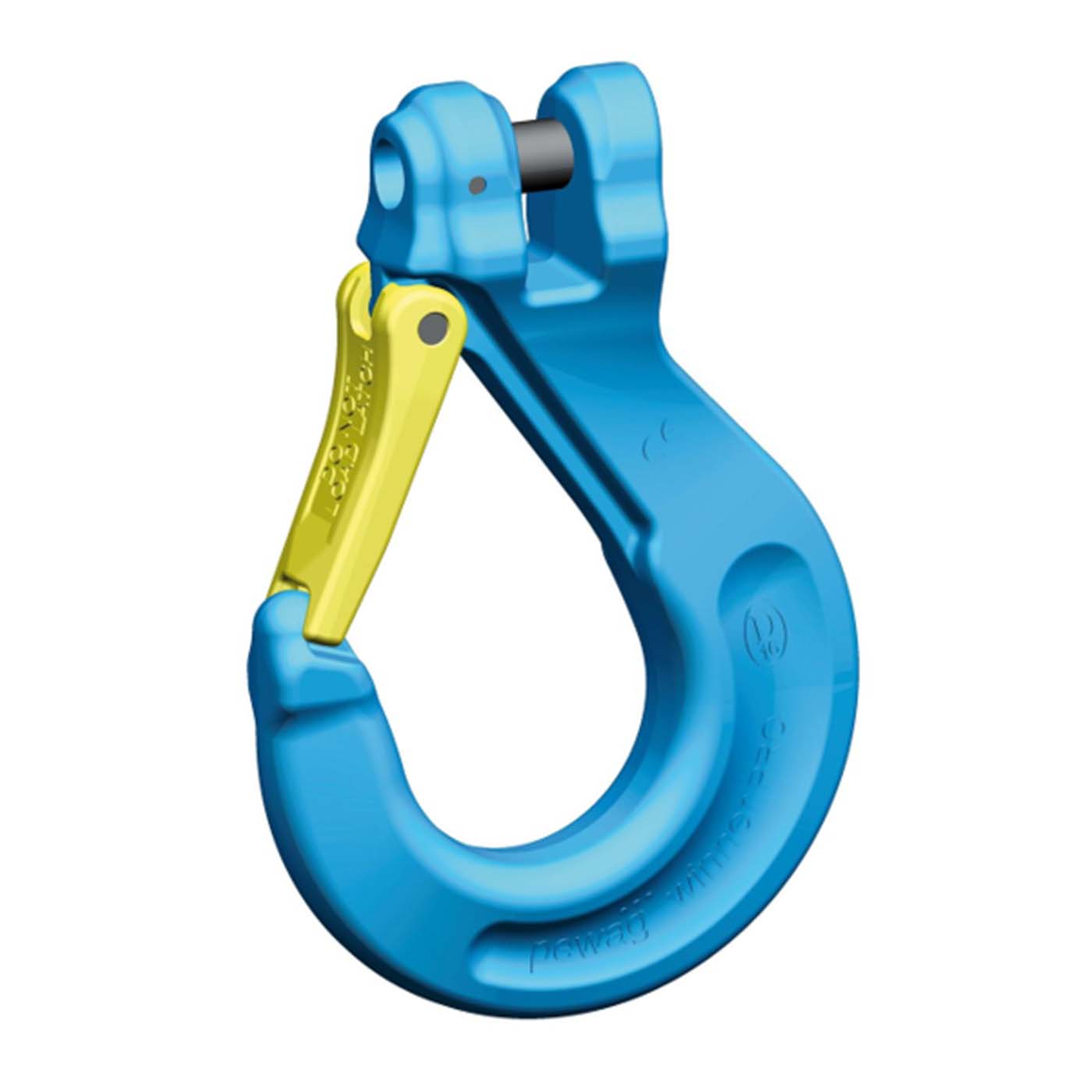

Der KHSWP ist ein Kuppelhaken der Güteklasse 12 mit großer Maulöffnung und geschmiedeter Sicherungsfalle, die in der Hakenspitze einrastet. Durch den Kuppelanschluss sitzt er ohne Verbindungsglied direkt im letzten Kettenglied. Mitgeschmiedete Kontrollmarken erleichtern das Erkennen der Ablegereife. Der Haken ist auch einzeln als Kuppelhaken Typ KHSWP Güteklasse 12 in den Nenndicken 7 bis 13 mm erhältlich, sodass ein verschlissener Haken von einer sachkundigen Person getauscht werden kann.

Die Tragfähigkeit auf dem Kennzeichnungsanhänger gilt für den dort angegebenen Neigungswinkelbereich der Stränge zur Senkrechten. Mit zunehmendem Winkel steigt die Kraft im einzelnen Strang, deshalb sinkt die zulässige Gesamtlast bei flacher hängenden Strängen. Sehr flache Winkel sind unzulässig. Bei drei- und viersträngigen Gehängen ist zudem zu beachten, dass bei ungleicher Lastverteilung nicht alle Stränge gleichmäßig tragen; im Zweifel wird nur mit der Tragfähigkeit von zwei Strängen gerechnet.

Prüfen Sie das Gehänge vor jedem Einsatz auf gelängte, verformte, gerissene oder verschlissene Glieder, auf aufgebogene Haken und einwandfrei einrastende Sicherungsfallen. Die Kontrollmarken an den KHSWP-Haken zeigen den zulässigen Verschleiß an. Mindestens jährlich ist eine Prüfung durch eine befähigte Person vorgeschrieben, bei häufigem Einsatz häufiger. Ablegereif ist das Gehänge bei Rissen, Verformung, unzulässiger Längung, Korrosionsnarben oder fehlender Kennzeichnung auf dem Anhänger.
