Kettengehänge, Güteklasse 8, Gabelkopfhaken SGCS

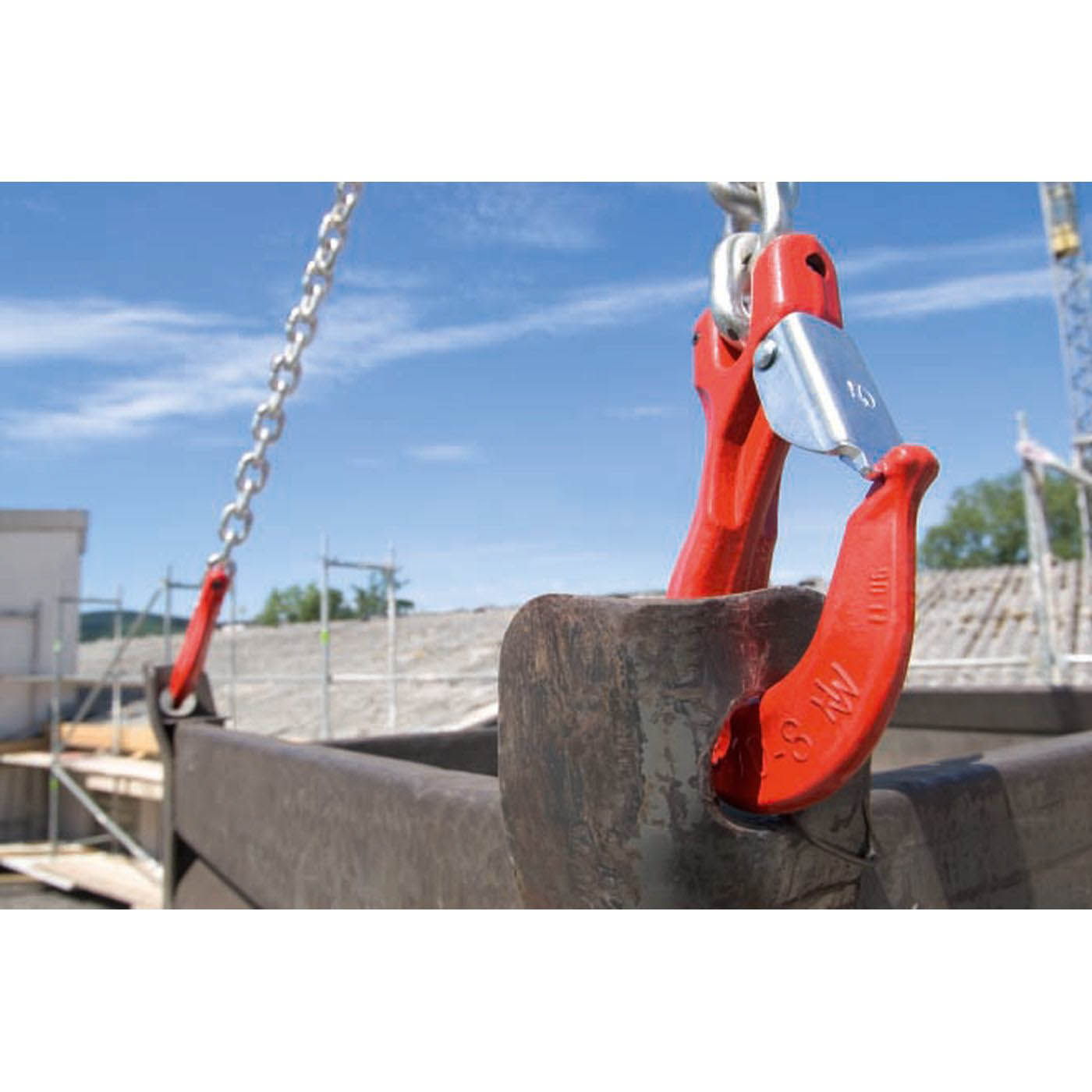

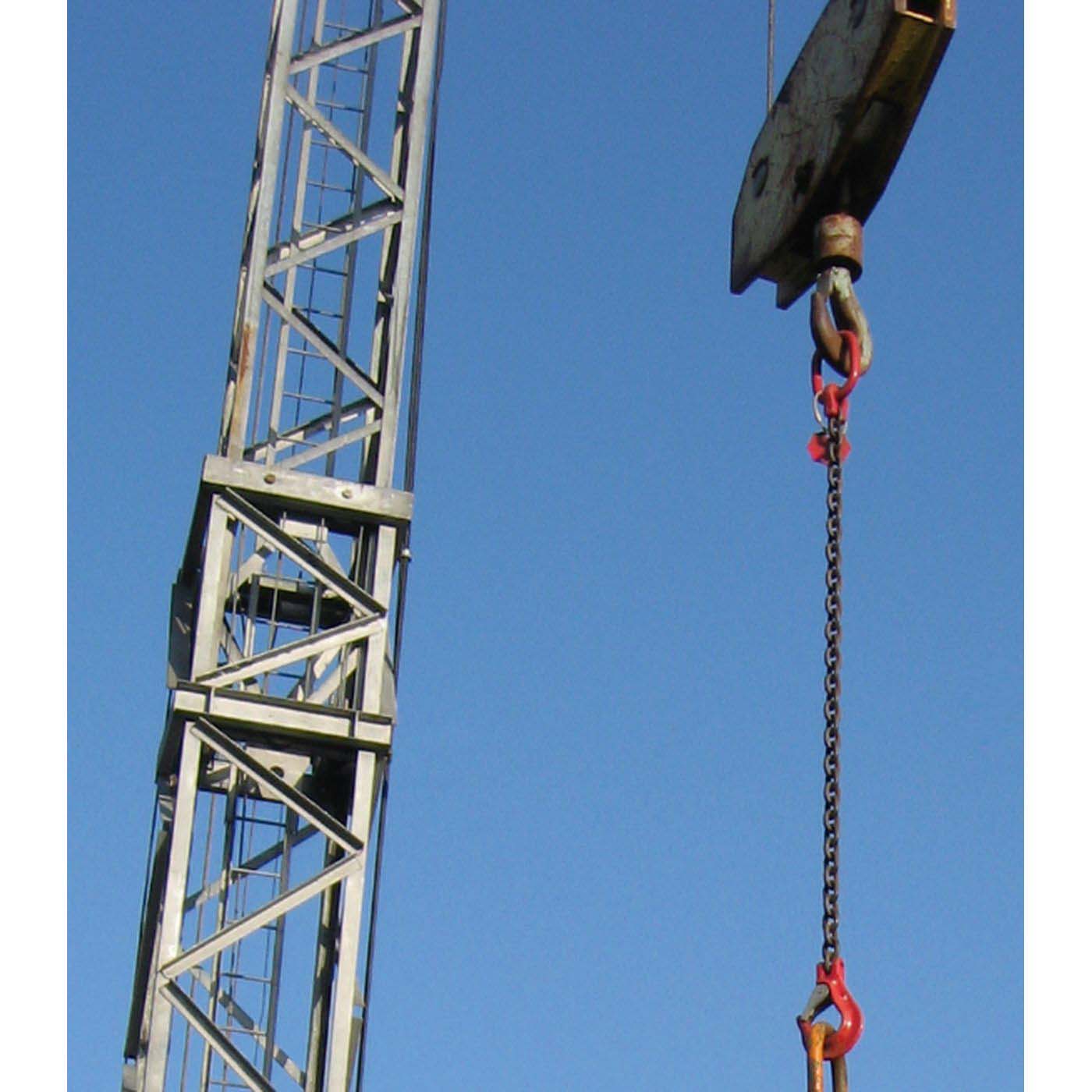

Das Kettengehänge der Güteklasse 8 ist ein komplett konfektioniertes Anschlagmittel für das Heben mit dem Kran. Es besteht aus Aufhängeglied, Kette und Gabelkopfhaken Typ SGCS mit stabiler Blechsicherung, die ein unbeabsichtigtes Aushängen der Last verhindert. Beschlag und Haken sind rot lackiert, die Kette ist schwarz lackiert, die Blechsicherung verzinkt. Das Gehänge von Waltermann ist zu 100 % rissgeprüft und DGUV-zugelassen.

Das Gehänge gibt es als Einstrang, Zweistrang, Dreistrang und Vierstrang mit Kettennenndicken von 6 bis 13 mm. Die Tragfähigkeiten reichen von 1.120 bis 11.200 kg, die Nutzlängen von 1.000 bis 7.000 mm in Schritten von 500 mm. Insgesamt stehen 260 Varianten zur Auswahl. Wählen Sie die Strangzahl nach der Anzahl der Anschlagpunkte an der Last und die Nenndicke nach der benötigten Tragfähigkeit beim vorgesehenen Neigungswinkel.

Von minus 40 °C bis 200 °C gilt die volle Tragfähigkeit. Zwischen 200 °C und 300 °C sinkt die zulässige Last auf 90 %, zwischen 300 °C und 380 °C auf 75 % der angegebenen Tragfähigkeit. Oberhalb dieses Bereichs darf das Gehänge nicht eingesetzt werden. Beim Heben heißer Lasten, etwa in Gießereien oder Schmieden, müssen Sie die reduzierte Tragfähigkeit einplanen.

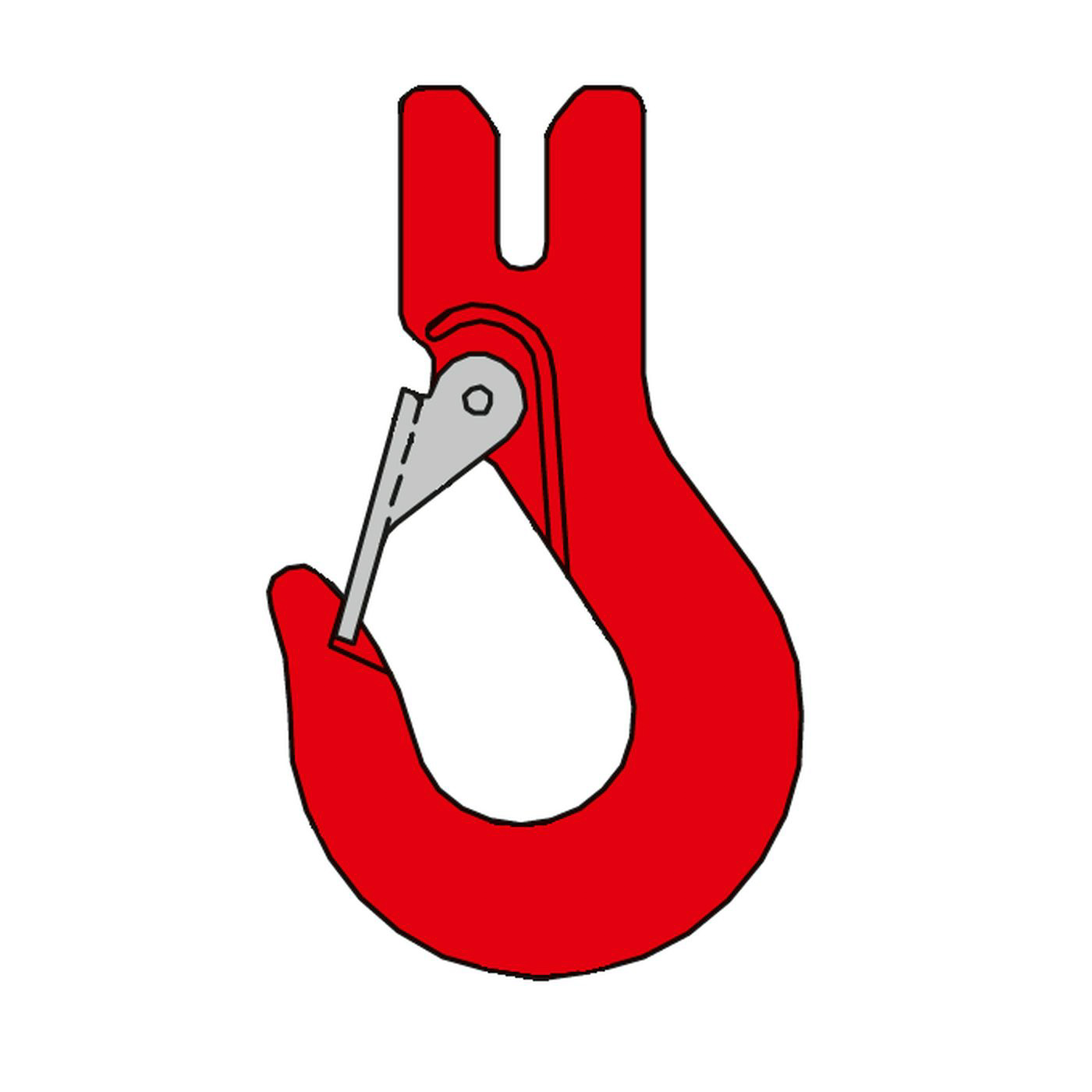

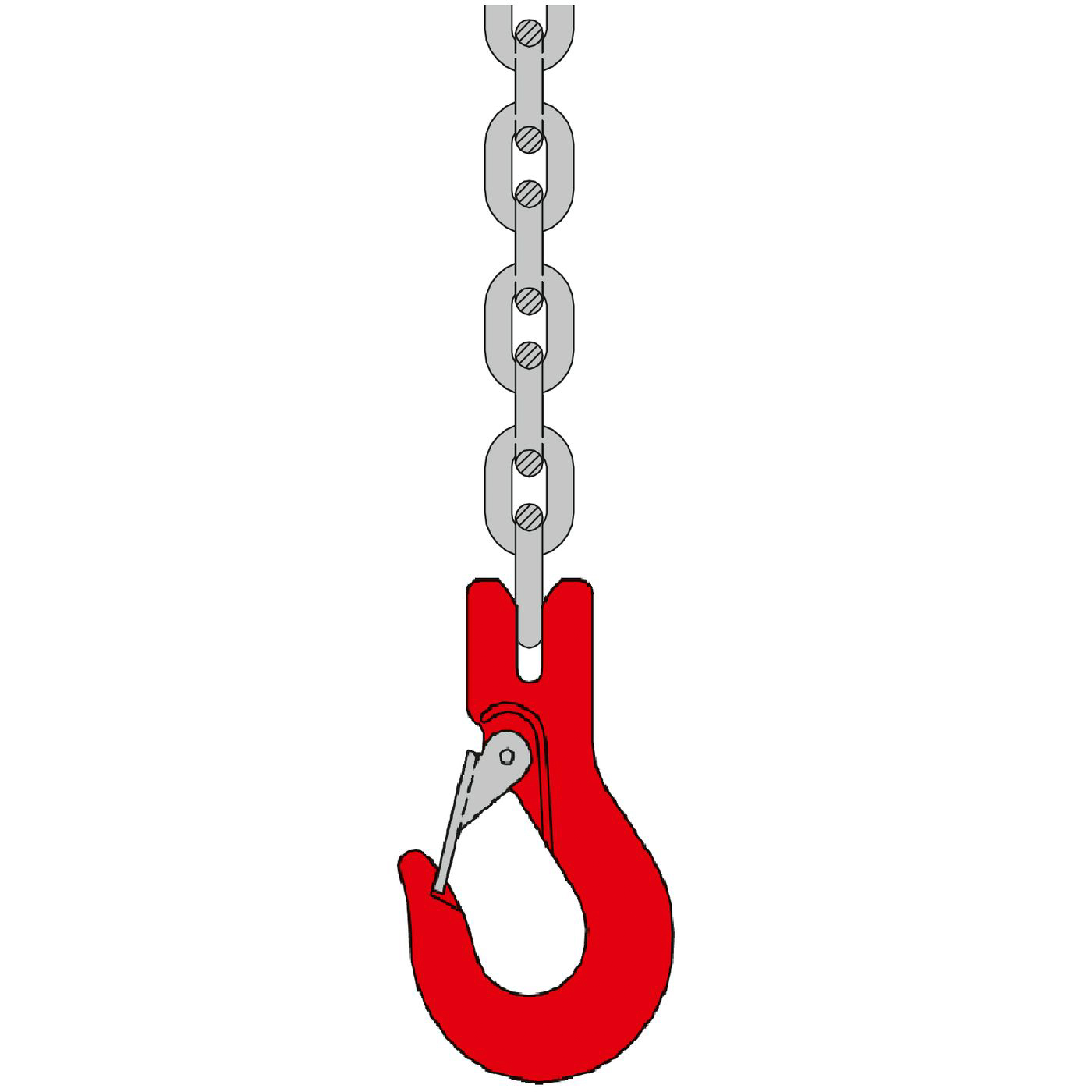

Ein Gabelkopfhaken wird mit einem Gabelkopf und Bolzen direkt an das Kettenende angeschlossen, ohne zusätzliches Verbindungsglied. Das verkürzt das Gehänge und reduziert die Anzahl der Bauteile. Der Typ SGCS ist mit einer stabilen Blechsicherung ausgestattet, die die Hakenöffnung verschließt und die Last im Hakengrund hält. So ist die Last gegen Aushängen gesichert.

Güteklasse 8 bezeichnet eine genormte Festigkeitsstufe für Anschlagketten und Beschläge. Alle Bauteile dieses Gehänges, vom Aufhängeglied über die Kette bis zum Haken, gehören derselben Güteklasse an, damit die auf dem Anhänger angegebene Tragfähigkeit für das gesamte Gehänge gilt. Beim Ersetzen einzelner Teile dürfen nur Komponenten der Güteklasse 8 mit passender Nenndicke verwendet werden.

Kettengehänge müssen vor jedem Einsatz per Sichtkontrolle und regelmäßig, in der Regel mindestens einmal jährlich, durch eine befähigte Person geprüft werden. Ablegereif ist das Gehänge bei Rissen, Verformungen, Dehnung oder Abrieb der Kettenglieder, aufgebogenen Haken, beschädigter Blechsicherung oder fehlendem Anhänger. Lagern Sie das Gehänge trocken und hängend, etwa in einem Anschlagmittel-Magazin, damit Kette und Haken nicht auf dem Boden liegen.
